প্রক্রিয়া প্রবাহ

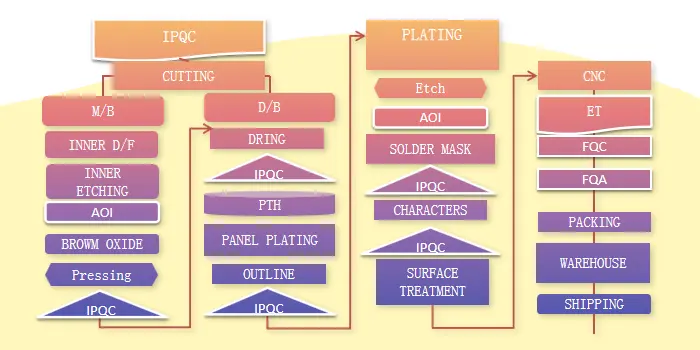

প্রক্রিয়া প্রবাহ

Process Flow

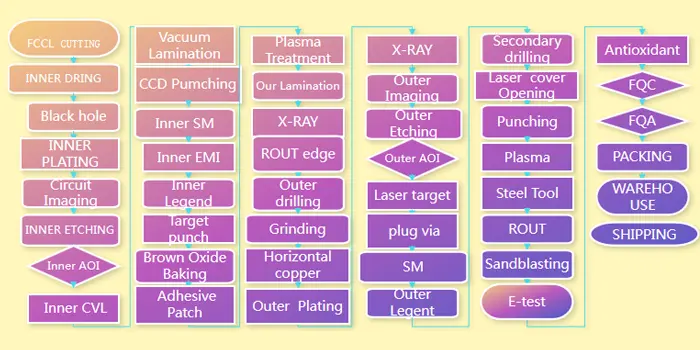

ফ্লেক্স-অনমনীয় বোর্ড প্রক্রিয়া প্রবাহ

Flex-Rigid Board Process Flow

PCB প্রক্রিয়া ক্ষমতা

প্রকল্প

পরামিতি

স্তরের সংখ্যা

1-40 স্তর

সর্বোচ্চ পিসিবি আকার

730 মিমি * 630 মিমি

সমাপ্ত PCB বেধ

0.3 মিমি ~ 5.0 মিমি

যান্ত্রিক ড্রিল গর্ত আকার

0.15 মিমি ~ 6.5 মিমি

লেজার ড্রিল আকার

75μm~150μm

সর্বাধিক তামার বেধ

10OZ

সবচেয়ে পাতলা কোর বেধ

0.05 মিমি

ন্যূনতম লাইন প্রস্থ (20±3 পৃষ্ঠ তামা)

0.05 মিমি/2মিল

ন্যূনতম লাইন ব্যবধান (20±3 পৃষ্ঠ তামা)

0.05 মিমি/2মিল

সর্বনিম্ন সার্কিট রিং

3মিল

ন্যূনতম রূপরেখা সহনশীলতা

±0.1 মিমি

প্রকল্প

ব্যাপক উত্পাদন প্রক্রিয়া ক্ষমতা

চরম পরিসীমা ক্ষমতা

সর্বোচ্চ আকার

630*730 মিমি

630*730 মিমি

গর্ত অবস্থান সহনশীলতা

±0.05 মিমি

±0.038 মিমি

যান্ত্রিক অ্যাপারচারের আকার

Ø0.2mm~Ø6.5mm

Ø0.15mm~Ø6.5mm

লেজার ড্রিল আকার

100μm

Ø75μm~Ø150μm

ন্যূনতম স্লট গর্ত আকার

Ø0.50 মিমি

Ø0.45 মিমি

PTH আকার সহনশীলতা

±0.075 মিমি

±0.05 মিমি

NPTH আকার সহনশীলতা

±0.05 মিমি

±0.05 মিমি

Drilling

তুরপুন

Plating

প্রলেপ

line

লাইন

প্রকল্প

ব্যাপক উত্পাদন প্রক্রিয়া ক্ষমতা

চরম পরিসীমা ক্ষমতা

ইলেক্ট্রোপ্লেটিং প্রক্রিয়া উত্পাদন আকার

≤730 মিমি

≤735 মিমি

ইলেক্ট্রোপ্লেটিং প্রক্রিয়ার পুরুত্ব

0.3 মিমি ~ 2.0 মিমি

0.2 মিমি ~ 2.4 মিমি

গর্ত তামার বেধ

13μm~25μm

13μm~40μm

পৃষ্ঠ তামা বেধ অভিন্নতা

R≤0.004 মিমি

R≤0.002 মিমি

গর্ত তামা বেধ অভিন্নতা

±0.005 মিমি

±0.003 মিমি

মাধ্যমে গর্ত গভীরতা ক্ষমতা

8:1

10:1

অন্ধ গর্ত গভীরতা ক্ষমতা

0.8:1

1:1

প্রকল্প

ব্যাপক উত্পাদন প্রক্রিয়া ক্ষমতা

চরম পরিসীমা ক্ষমতা

পিসিবি বেধ

0.075~5.0 মিমি

0.05~5.0 মিমি

অবস্থান সহনশীলতা প্রকাশ করুন

±0.015 মিমি

±0.008 মিমি

মিন হোল রিং

একতরফা≥0.04 মিমি

একতরফা≥0.03 মিমি

1/3 OZ বেস কপার ন্যূনতম লাইন প্রস্থ/লাইন ব্যবধান

0.05 মিমি/0.05 মিমি

0.045 মিমি/0.045 মিমি

1/2 OZ বেস কপার ন্যূনতম লাইন প্রস্থ/লাইন ব্যবধান

0.075 মিমি/0.075 মিমি

0.05 মিমি/0.05 মিমি

1 OZ বেস কপার এচিং সহনশীলতা

0.1 মিমি/0.1 মিমি

0.075 মিমি/0.075 মিমি

1/3 OZ নীচে তামা এচিং সহনশীলতা

±0.005 মিমি

±0.005 মিমি

1/2 OZ নীচে তামা এচ সহনশীলতা

±0.005 মিমি

±0.005 মিমি

PCBA প্রক্রিয়া ক্ষমতা

আইটেম

সাধারণ ক্ষমতা

বিশেষ ক্ষমতা

সর্বোচ্চ আকার

50x50mm-810×490mm

810×490 মিমি

মিনিমাম পিচ

0.4 মিমি-4 মিমি

0.38 মিমি 3.8 মিমি

ন্যূনতম পিন দূরত্ব

0.15 মিমি

0.14 মিমি

ন্যূনতম BGA ব্যাস

0.25 মিমি

0.22 মিমি

উপাদানের ন্যূনতম আকার

0201 চিপ

01005 চিপ

উপাদানের সর্বোচ্চ আকার

32 মিমি

45 মিমি

SMT উপাদানের সর্বোচ্চ উচ্চতা

≤10 মিমি

13 মিমি

সোল্ডার পেস্ট বেধ নিয়ন্ত্রণ নির্ভুলতা

±0.04 মিমি

±0.03 মিমি

ঝাল পেস্ট প্রিন্টিং অফসেট নির্ভুলতা

±0.05 মিমি

±0.025 মিমি

উপাদান স্থানান্তর নির্ভুলতা

≤0.15 মিমি

≤0.10 মিমি

উচ্চ ভাসতে উপাদানের নির্ভুলতা

≤0.15 মিমি

≤0.10 মিমি

উপাদান এবং অংশের মধ্যে ন্যূনতম দূরত্ব

0.3 মিমি

0.25 মিমি

উপাদান এবং অংশগুলির মধ্যে ন্যূনতম দূরত্ব (ফর্ম-ইন-প্লেস)

≥0.6 মিমি

0.4~0.6 মিমি

অংশ এবং পরীক্ষার মধ্যে ন্যূনতম ব্যবধান (ফর্ম-ইন-প্লেস)

≥0.7 মিমি

0.5~0.7 মিমি

আঠার ন্যূনতম প্রস্থ (ফর্ম-ইন-প্লেস)

0.8 মিমি 8

0.6 মিমি 6

অংশ এবং আকৃতির প্রান্তের মধ্যে ন্যূনতম দূরত্ব (ফর্ম-ইন-প্লেস)

≥1 মিমি

0.7~1 মিমি
