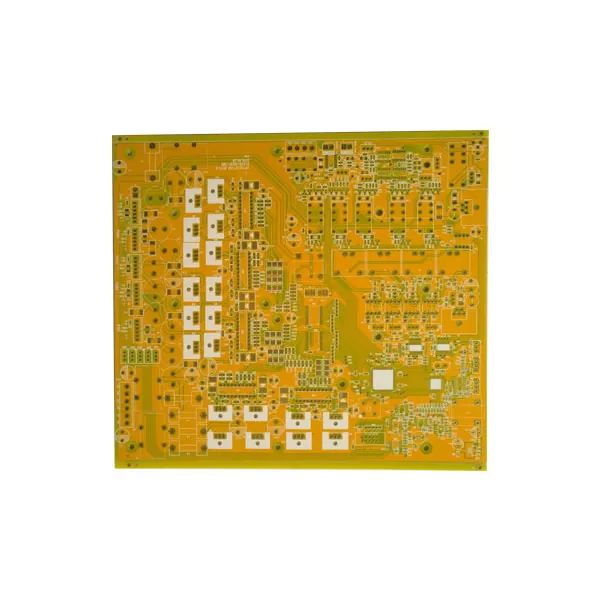

কক্লিয়ার ইমপ্লান্ট পিসিবি

কক্লিয়ার ইমপ্লান্ট সিস্টেমগুলি মাইক্রোফোন, ডিজিটাল সিগন্যাল প্রসেসর, ওয়্যারলেস কমিউনিকেশন মডিউল এবং ইমপ্লান্ট করা উদ্দীপনা উপাদানগুলিকে একত্রিত করে বহিরাগত শব্দকে বৈদ্যুতিক সংকেতে রূপান্তর করতে যা শ্রবণ স্নায়ুকে উদ্দীপিত করে।

কক্লিয়ার ইমপ্লান্টে ব্যবহৃত PCB দীর্ঘমেয়াদী অপারেশনের জন্য কম বিদ্যুত খরচ বজায় রেখে খুব সীমিত স্থানের মধ্যে সঠিক সংকেত প্রক্রিয়াকরণকে সমর্থন করতে হবে। প্রচলিত অডিও ইলেকট্রনিক্সের বিপরীতে, ইমপ্লান্টযোগ্য শ্রবণ যন্ত্রগুলির জন্য অত্যন্ত কমপ্যাক্ট সার্কিট কাঠামো, স্থিতিশীল যোগাযোগ কার্যকারিতা এবং কঠোর চিকিৎসা প্রয়োজনীয়তার অধীনে নির্ভরযোগ্য অপারেশন প্রয়োজন।

Aisen Electronics Co., Ltd. উন্নত ইমপ্লান্টেবল ইলেকট্রনিক্সের জন্য উচ্চ-ঘনত্বের লেআউট, সূক্ষ্ম-পিচ উপাদান, নিয়ন্ত্রিত প্রতিবন্ধক রাউটিং, এবং নির্ভুল উত্পাদন প্রক্রিয়া সমর্থন করে, চিকিৎসা শ্রবণ যন্ত্রের জন্য ডিজাইন করা Cochlear Implants PCB তৈরি করে।

পিসিবি ডিজাইনের প্রয়োজনীয়তা

ডিজিটাল শ্রবণ প্রযুক্তির জন্য উচ্চ-গতির সংকেত প্রক্রিয়াকরণ

কক্লিয়ার ইমপ্লান্টগুলি অবিচ্ছিন্ন শব্দ সংকেত রূপান্তরের উপর নির্ভর করে। বহিরাগত অডিও তথ্য অবশ্যই প্রক্রিয়াজাত করা, এনকোড করা এবং ইমপ্লান্ট করা উদ্দীপনা ইউনিটে সঠিকভাবে প্রেরণ করা উচিত।

PCB ডিজাইন সরাসরি অডিও প্রসেসিং এবং বিভিন্ন মডিউলের মধ্যে যোগাযোগের সময় সিগন্যালের গুণমানকে প্রভাবিত করে। উচ্চ-ফ্রিকোয়েন্সি সিগন্যাল রাউটিং, পাওয়ার স্থিতিশীলতা, এবং শব্দ নিয়ন্ত্রণ সামঞ্জস্যপূর্ণ ডিভাইসের কর্মক্ষমতা বজায় রাখার গুরুত্বপূর্ণ কারণ।

আইজেন ইলেকট্রনিক্স নিয়ন্ত্রিত প্রতিবন্ধকতা পিসিবি উত্পাদন এবং অপ্টিমাইজড লেয়ার স্ট্রাকচারকে সহায়তা করে যাতে ইঞ্জিনিয়ারদের কমপ্যাক্ট ইমপ্লান্টেবল ডিভাইসের মধ্যে সংবেদনশীল ডিজিটাল এবং আরএফ-সম্পর্কিত সার্কিটগুলি পরিচালনা করতে সহায়তা করে।

ইমপ্লান্টেবল হিয়ারিং ডিভাইসের জন্য কমপ্যাক্ট সার্কিট ইন্টিগ্রেশন

কক্লিয়ার ইমপ্লান্টের অভ্যন্তরীণ স্থান অত্যন্ত সীমিত। PCB-কে অবশ্যই ডিভাইসের সামগ্রিক আকার না বাড়িয়ে সিগন্যাল প্রসেসিং, পাওয়ার ম্যানেজমেন্ট, কমিউনিকেশন সার্কিট এবং কন্ট্রোল সিস্টেম সহ একাধিক ফাংশন একত্রিত করতে হবে।

মাল্টিলেয়ার পিসিবি স্ট্রাকচার এবং এইচডিআই প্রযুক্তির মাধ্যমে, আইজেন ইলেকট্রনিক্স গ্রাহকদের নির্ভরযোগ্য বৈদ্যুতিক সংযোগ বজায় রেখে উচ্চ সার্কিট ঘনত্ব অর্জনে সহায়তা করে। এই উত্পাদন ক্ষমতা ক্ষুদ্র চিকিৎসা ইলেকট্রনিক্সের জন্য উপযুক্ত যেখানে আকার হ্রাস এবং স্থিতিশীলতা সমানভাবে গুরুত্বপূর্ণ।

কক্লিয়ার ইমপ্লান্ট অ্যাপ্লিকেশনের জন্য উন্নত PCB প্রযুক্তি

Miniaturized মেডিকেল ইলেকট্রনিক্স জন্য HDI PCB উত্পাদন

উচ্চ-ঘনত্বের আন্তঃসংযোগ প্রযুক্তি আরও জটিল সার্কিটগুলিকে ছোট PCB এলাকায় একত্রিত করার অনুমতি দেয়।

আইজেন ইলেকট্রনিক্স লেজার মাইক্রোভিয়াস, ফাইন-লাইন প্রসেসিং এবং উচ্চ-ঘনত্বের রাউটিং ক্ষমতা সহ HDI PCB উত্পাদন প্রদান করে। এই প্রযুক্তিগুলি উন্নত উপাদান স্থাপন সমর্থন করে এবং ইমপ্লান্টযোগ্য শ্রবণ সমাধানের জন্য PCB মাত্রা কমাতে সাহায্য করে।

উৎপাদন ক্ষমতার মধ্যে রয়েছে 32 স্তর পর্যন্ত মাল্টিলেয়ার ডিজাইন, ন্যূনতম লাইন প্রস্থ এবং 3mil/3mil পর্যন্ত ব্যবধান এবং 0.1mm থেকে প্রক্রিয়াকরণের মাধ্যমে লেজার।

অডিও এবং ওয়্যারলেস সার্কিটের জন্য সিগন্যাল ইন্টিগ্রিটি কন্ট্রোল

কক্লিয়ার ইমপ্লান্টের জন্য বাহ্যিক প্রসেসর এবং ইমপ্লান্ট করা ইলেকট্রনিক মডিউলগুলির মধ্যে নির্ভরযোগ্য যোগাযোগ প্রয়োজন।

PCB ডিজাইনকে অবশ্যই সিগন্যাল লস, ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ এবং ডিজিটাল, এনালগ এবং আরএফ সার্কিটের মধ্যে অবাঞ্ছিত সংযোগ কমাতে হবে। আইজেন ইলেকট্রনিক্স স্ট্যাক-আপ ডিজাইন, প্রতিবন্ধকতা নিয়ন্ত্রণ, এবং স্থিতিশীল সংকেত সংক্রমণ বজায় রাখার জন্য রাউটিং অপ্টিমাইজেশান নিয়ে গ্রাহকদের সাথে কাজ করে।

উত্পাদন প্রক্রিয়া

মেডিকেল ইলেকট্রনিক্স জন্য যথার্থ উত্পাদন

মেডিক্যাল ইমপ্লান্ট PCB-এর জন্য সামঞ্জস্যপূর্ণ উত্পাদন গুণমান প্রয়োজন কারণ সমাপ্ত ডিভাইসটি বহু বছর ধরে অবিরাম কাজ করবে বলে আশা করা হচ্ছে।

আইসেন ইলেকট্রনিক্স সম্পূর্ণ PCB উৎপাদন প্রক্রিয়া নিয়ন্ত্রণ করে, যার মধ্যে রয়েছে উপাদান পরিদর্শন, অভ্যন্তরীণ স্তর তৈরি, স্তরায়ণ, নির্ভুল ড্রিলিং, কপার প্লেটিং, সার্কিট ইমেজিং, পৃষ্ঠের চিকিত্সা এবং চূড়ান্ত বৈদ্যুতিক যাচাইকরণ।

ভলিউম উৎপাদনের মাধ্যমে প্রোটোটাইপ উন্নয়ন থেকে স্থিতিশীল মাত্রিক নির্ভুলতা এবং বৈদ্যুতিক কর্মক্ষমতা বজায় রাখার জন্য প্রতিটি উত্পাদন পর্যায়ে পর্যবেক্ষণ করা হয়।

পৃষ্ঠ চিকিত্সা এবং উপাদান নির্বাচন

PCB উপকরণ এবং পৃষ্ঠের সমাপ্তির পছন্দ দীর্ঘমেয়াদী সোল্ডার নির্ভরযোগ্যতা, সংকেত কর্মক্ষমতা, এবং উত্পাদন সামঞ্জস্যকে প্রভাবিত করে।

কক্লিয়ার ইমপ্লান্ট অ্যাপ্লিকেশনের জন্য, আইজেন ইলেক্ট্রনিক্স এনআইজি এবং উপাদানের প্রয়োজনীয়তা এবং সমাবেশ প্রক্রিয়া অনুযায়ী অন্যান্য উপযুক্ত ফিনিশের মতো পৃষ্ঠ চিকিত্সা সমর্থন করে। বৈদ্যুতিক কর্মক্ষমতা, তাপীয় অবস্থা এবং পণ্যের জীবনকালের প্রত্যাশার উপর ভিত্তি করে উপাদান নির্বাচন মূল্যায়ন করা যেতে পারে।

প্রযুক্তিগত ক্ষমতা

শ্রবণ ইমপ্লান্ট ইলেকট্রনিক্সের জন্য PCBA সমাবেশ

ছোট মেডিকেল ডিভাইসের জন্য যথার্থ সমাবেশ

কক্লিয়ার ইমপ্লান্ট ইলেকট্রনিক্সের জন্য সঠিক উপাদান বসানো প্রয়োজন কারণ উপলব্ধ ইনস্টলেশন স্থান অত্যন্ত সীমাবদ্ধ।

আইসেন ইলেকট্রনিক্স ক্ষুদ্রাকৃতির উপাদান, সূক্ষ্ম-পিচ প্যাকেজ, বিজিএ সমাবেশ এবং স্বয়ংক্রিয় পরিদর্শন প্রক্রিয়া সমর্থন করে PCBA সমাবেশ পরিষেবা সরবরাহ করে। PCB উত্পাদন এবং সমাবেশের সমন্বয় গ্রাহকদের উত্পাদন ধারাবাহিকতা উন্নত করতে এবং সরবরাহ শৃঙ্খলের জটিলতা হ্রাস করতে দেয়।

মান নিয়ন্ত্রণ

উত্পাদন ট্রেসেবিলিটি এবং বৈদ্যুতিক যাচাইকরণ

ইমপ্লান্টেবল শ্রবণ যন্ত্রের নির্ভরযোগ্যতা উৎপাদন জুড়ে ধারাবাহিক PCB কর্মক্ষমতার উপর নির্ভর করে।

আইসেন ইলেকট্রনিক্স আগত উপাদান পরিদর্শন, স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন, বৈদ্যুতিক পরীক্ষা এবং চালানের আগে চূড়ান্ত পরিদর্শন সহ মান নিয়ন্ত্রণের পদ্ধতি প্রয়োগ করে। ম্যানুফ্যাকচারিং রেকর্ড এবং প্রক্রিয়া ট্র্যাকিং গ্রাহকদের চিকিৎসা ডিভাইসের উন্নয়নের সময় পণ্যের গুণমান নিয়ন্ত্রণ বজায় রাখতে সহায়তা করে।

কক্লিয়ার ইমপ্লান্ট পিসিবি উন্নয়নের জন্য প্রকৌশল সহায়তা

প্রোটোটাইপ থেকে প্রোডাকশন পর্যন্ত ডিজাইন অপ্টিমাইজেশান সমর্থন করে

কক্লিয়ার ইমপ্লান্ট পিসিবি বিকাশের জন্য মেডিকেল ডিভাইস ডিজাইনার এবং ম্যানুফ্যাকচারিং ইঞ্জিনিয়ারদের মধ্যে সহযোগিতা প্রয়োজন।

Aisen Electronics PCB ডেভেলপমেন্টের সময় প্রযুক্তিগত সহায়তা প্রদান করে, যার মধ্যে উত্পাদনশীলতা পর্যালোচনা, স্ট্যাক-আপ সুপারিশ, সিগন্যাল রাউটিং মূল্যায়ন এবং উৎপাদন পরিকল্পনা রয়েছে। প্রাথমিক প্রকৌশল যোগাযোগ ডিজাইন ঝুঁকি কমাতে এবং উত্পাদন দক্ষতা উন্নত করতে সাহায্য করে।

কক্লিয়ার ইমপ্লান্ট পিসিবি ম্যানুফ্যাকচারিংয়ের জন্য কেন আইজেন ইলেকট্রনিক্স কোং লিমিটেড বেছে নিন

কক্লিয়ার ইমপ্লান্ট পিসিবিগুলির জন্য ক্ষুদ্র সার্কিট ডিজাইন, স্থিতিশীল সংকেত প্রক্রিয়াকরণ এবং দীর্ঘমেয়াদী উত্পাদন সামঞ্জস্যের সমন্বয় প্রয়োজন।

Aisen Electronics Co., Ltd. মাল্টিলেয়ার PCB ফ্যাব্রিকেশন, এইচডিআই ম্যানুফ্যাকচারিং, প্রিসিশন অ্যাসেম্বলি এবং নিয়ন্ত্রিত উৎপাদন প্রক্রিয়া সহ মেডিকেল ডিভাইস ডেভেলপারদের সমর্থন করে। জটিল চিকিৎসা ইলেকট্রনিক্সের সাথে আমাদের অভিজ্ঞতা গ্রাহকদের উন্নত শ্রবণ প্রযুক্তি ধারণাকে নির্ভরযোগ্য উৎপাদিত পণ্যে রূপান্তর করতে সাহায্য করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

কক্লিয়ার ইমপ্লান্টে কোন ধরনের PCB ব্যবহার করা হয়?

কক্লিয়ার ইমপ্লান্ট সাধারণত অডিও সিগন্যাল প্রসেসিং, পাওয়ার ম্যানেজমেন্ট, ওয়্যারলেস কমিউনিকেশন এবং স্টিমুলেশন কন্ট্রোলের জন্য ডিজাইন করা কমপ্যাক্ট মাল্টিলেয়ার পিসিবি ব্যবহার করে।

কক্লিয়ার ইমপ্লান্ট পিসিবি ডিজাইনের জন্য কেন HDI প্রযুক্তি গুরুত্বপূর্ণ?

এইচডিআই প্রযুক্তি নির্ভরযোগ্য বৈদ্যুতিক সংযোগ বজায় রেখে সীমিত ইমপ্লান্ট স্পেসে আরও সার্কিট এবং ছোট উপাদান একত্রিত করার অনুমতি দেয়।

কিভাবে PCB ডিজাইন কক্লিয়ার ইমপ্লান্ট কর্মক্ষমতা প্রভাবিত করে?

PCB লেআউট সিগন্যালের নির্ভুলতা, যোগাযোগের স্থিতিশীলতা, শক্তি দক্ষতা এবং হিয়ারিং ইমপ্লান্ট সিস্টেমের সামগ্রিক নির্ভরযোগ্যতাকে প্রভাবিত করে।

Aisen ইলেকট্রনিক্স প্রোটোটাইপ এবং ভর উত্পাদন সমর্থন করতে পারে?

হ্যাঁ। আইজেন ইলেকট্রনিক্স পিসিবি উত্পাদন এবং সমাবেশ সহায়তা প্রদান করে প্রাথমিক প্রোটোটাইপ থেকে বাণিজ্যিক উত্পাদন ভলিউম পর্যন্ত।
