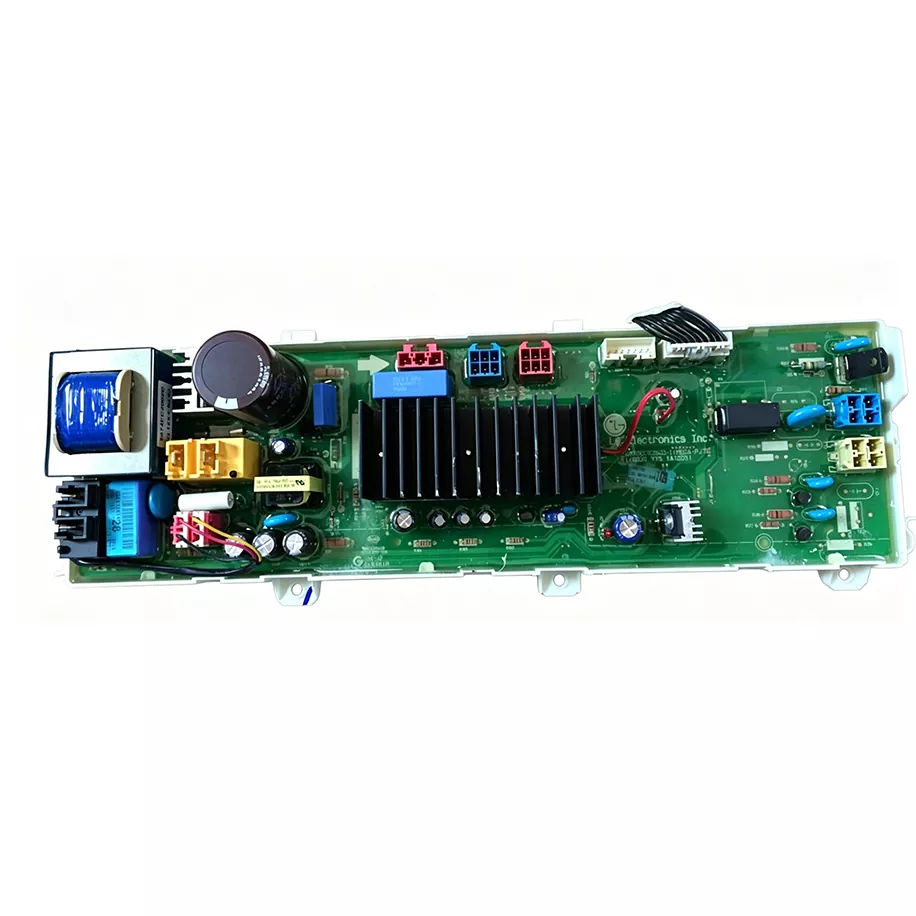

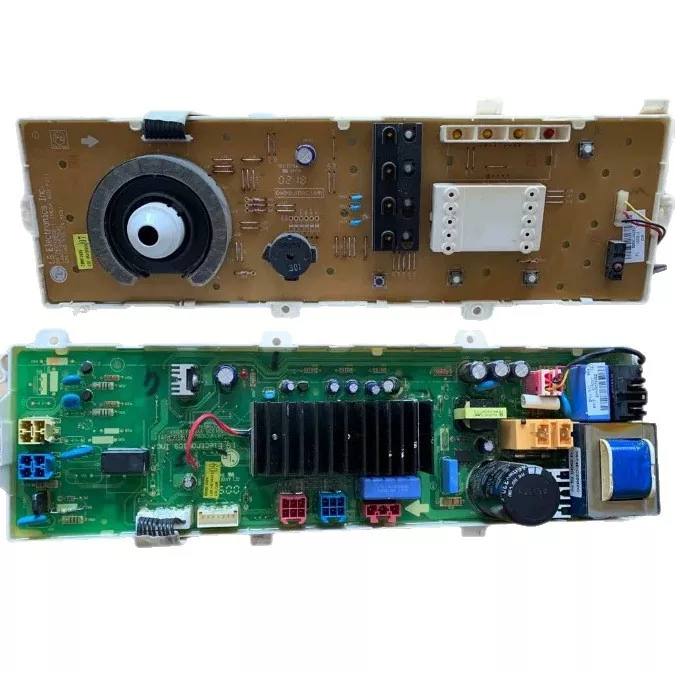

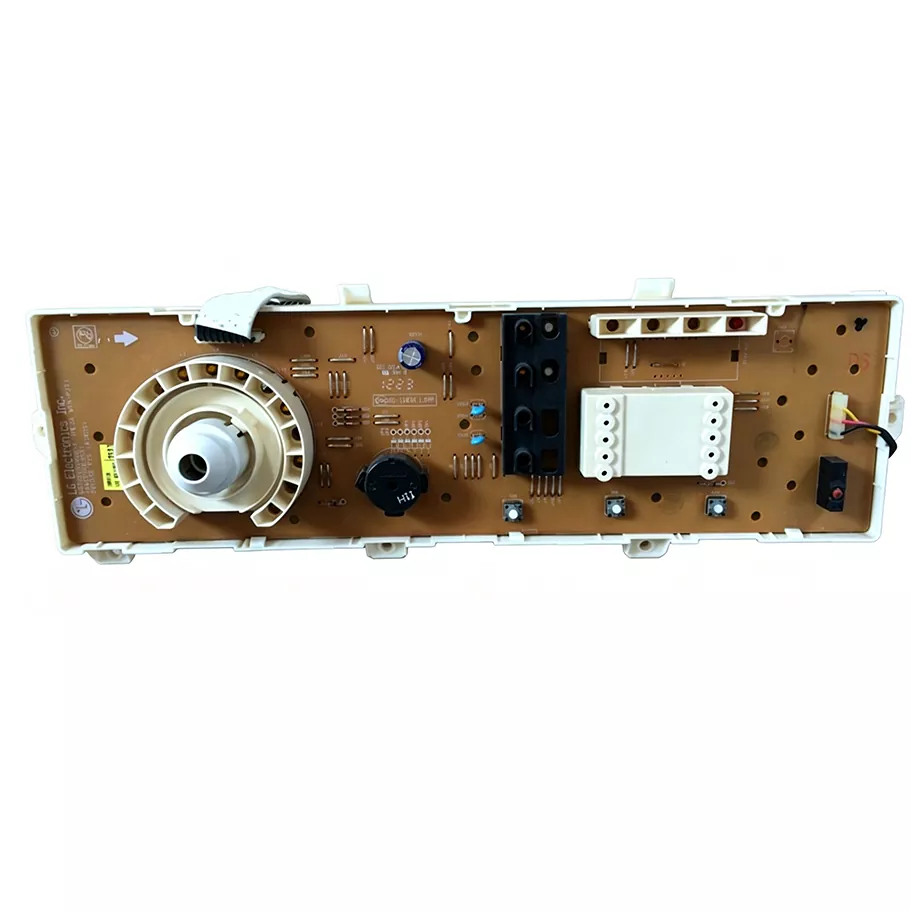

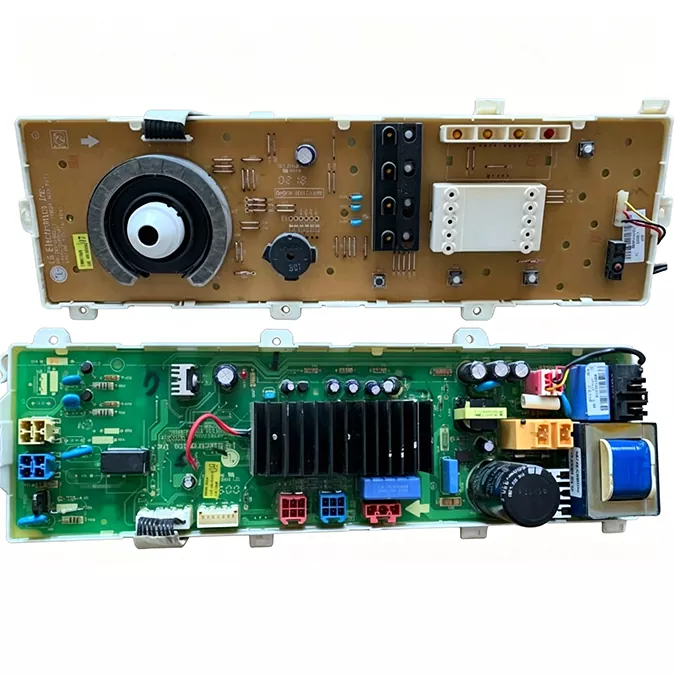

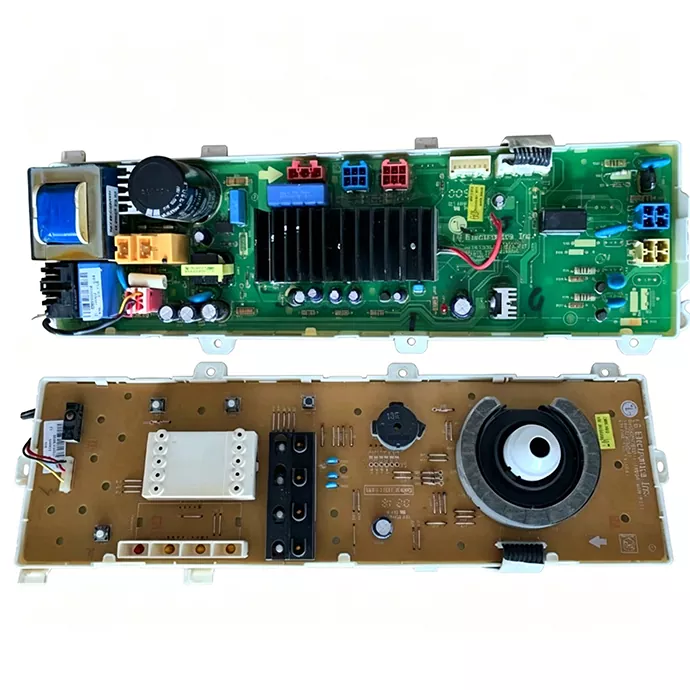

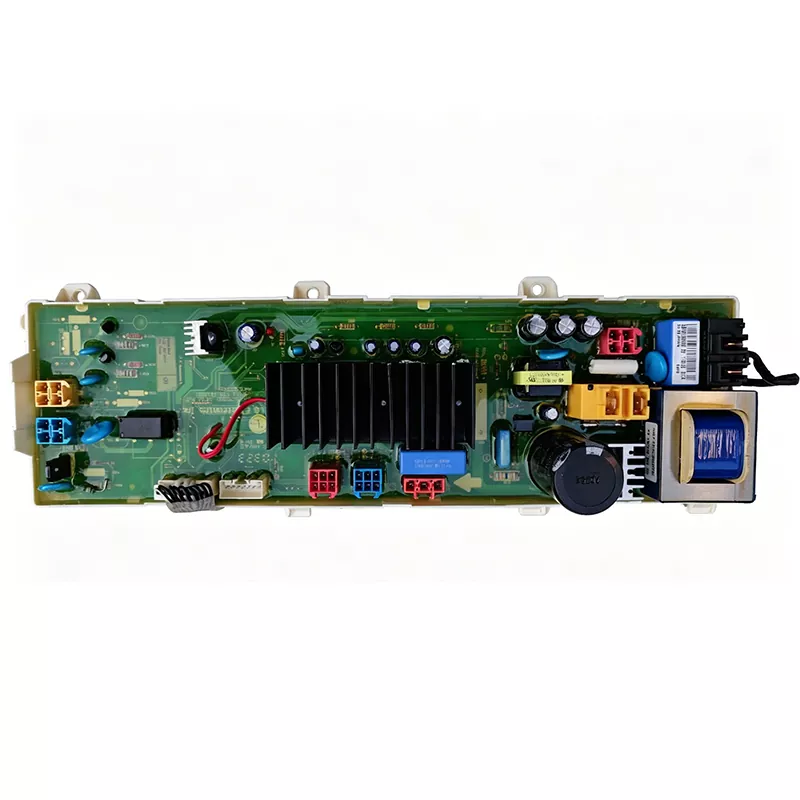

ড্রায়ার পিসিবি

ড্রায়ারের ভিতরে থাকা কন্ট্রোল বোর্ড অপারেশন চলাকালীন একাধিক সিস্টেমের সমন্বয়ের জন্য দায়ী। সাধারণ গৃহস্থালী যন্ত্রপাতি PCB-এর বিপরীতে, ড্রায়ার সার্কিট বোর্ডগুলিকে সেন্সর থেকে ক্রমাগত প্রতিক্রিয়া পাওয়ার সময় উচ্চ-ক্ষমতার উপাদানগুলি পরিচালনা করতে হবে।

একটি শুকানোর চক্রের সময়, PCB গরম করার উপাদান, ড্রাম মোটর, ফ্যান, তাপমাত্রা সেন্সর এবং সুরক্ষা সুরক্ষা ডিভাইসগুলি নিয়ন্ত্রণ করে। যেকোন কন্ট্রোল সার্কিটে ব্যর্থতা শুকানোর দক্ষতা, শক্তি খরচ বা সরঞ্জামের নিরাপত্তাকে প্রভাবিত করতে পারে।

আইসেন ইলেকট্রনিক্স এই অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর ভিত্তি করে ড্রায়ার PCB সলিউশন তৈরি করে, যা অ্যাপ্লায়েন্স নির্মাতাদের স্থিতিশীল এবং টেকসই ইলেকট্রনিক কন্ট্রোল সিস্টেম তৈরি করতে সাহায্য করে।

ড্রায়ার কন্ট্রোল সিস্টেম কিভাবে কাজ করে?

একটি আধুনিক ড্রায়ার একটি সমন্বিত ইলেকট্রনিক নিয়ন্ত্রণ প্রক্রিয়ার মাধ্যমে কাজ করে। PCB কেন্দ্রীয় নিয়ন্ত্রক হিসাবে কাজ করে যা ব্যবহারকারীর সেটিংস, সেন্সর, মোটর এবং গরম করার উপাদানগুলিকে সংযুক্ত করে।

শুকানোর প্রোগ্রাম শুরু হলে, নিয়ন্ত্রণ বোর্ড নির্বাচিত মোড অনুযায়ী প্রয়োজনীয় উপাদানগুলি সক্রিয় করে। পুরো অপারেশন জুড়ে, PCB ক্রমাগত তাপমাত্রা, আর্দ্রতা এবং সিস্টেমের স্থিতি পর্যবেক্ষণ করে শুকানোর প্রক্রিয়াটি সামঞ্জস্য করতে।

গরম নিয়ন্ত্রণ প্রক্রিয়া

হিটিং সিস্টেমটি ড্রায়ারের অন্যতম গুরুত্বপূর্ণ অংশ।

অপারেটিং কমান্ড পাওয়ার পর, PCB পাওয়ার সুইচিং উপাদানগুলির মাধ্যমে গরম করার উপাদান নিয়ন্ত্রণ করে। তাপমাত্রা সেন্সরগুলি রিয়েল-টাইম প্রতিক্রিয়া প্রদান করে, নিয়ন্ত্রণ ব্যবস্থাকে গরম করার আউটপুট সামঞ্জস্য করতে এবং অতিরিক্ত তাপমাত্রা বৃদ্ধি রোধ করতে দেয়।

যেহেতু PCB তাপ উত্সের কাছাকাছি কাজ করে, উপাদান নির্বাচন, তামার বেধ এবং তাপ নির্ভরযোগ্যতা উত্পাদনের সময় গুরুত্বপূর্ণ কারণ।

মোটর এবং বায়ু সঞ্চালন ব্যবস্থাপনা

ড্রায়ারগুলি ড্রামটি ঘোরাতে এবং মেশিনের ভিতরে গরম বাতাস সঞ্চালনের জন্য মোটরের উপর নির্ভর করে।

পিসিবি পরিচালনা করে:

• ড্রাম মোটর অপারেশন
• ফ্যান মোটর নিয়ন্ত্রণ
• গতি সমন্বয়
• অপারেটিং ক্রম সমন্বয়

সাধারণ অ্যাপ্লায়েন্স কন্ট্রোল বোর্ডের সাথে তুলনা করে, ড্রায়ার পিসিবিগুলির স্থিতিশীল পাওয়ার বিতরণের প্রয়োজন হয় কারণ মোটর এবং হিটিং সিস্টেমগুলি অপারেশনের সময় উচ্চতর বৈদ্যুতিক লোড তৈরি করে।

নিরাপত্তা পর্যবেক্ষণ এবং সুরক্ষা ফাংশন

ড্রায়ার ইলেকট্রনিক্সের জন্য নিরাপত্তা নিয়ন্ত্রণ একটি মূল প্রয়োজনীয়তা।

PCB সুরক্ষা উপাদানগুলির সাথে একসাথে কাজ করে যেমন:

• তাপমাত্রা সেন্সর
• থার্মাল কাটঅফ ডিভাইস
• দরজা সুইচ
• অতিরিক্ত তাপ সনাক্তকরণ সিস্টেম

এই ফাংশনগুলি অস্বাভাবিক অপারেশন প্রতিরোধ করতে সাহায্য করে এবং ড্রায়ার নিরাপদ অপারেটিং অবস্থার মধ্যে কাজ করে তা নিশ্চিত করে।

ড্রায়ার অ্যাপ্লিকেশনের জন্য পিসিবি উত্পাদন ক্ষমতা

আইসেন ইলেকট্রনিক্স বিভিন্ন নিয়ন্ত্রণ সিস্টেমের প্রয়োজনীয়তা অনুযায়ী ড্রায়ার পিসিবি উত্পাদন সমর্থন করে।

মৌলিক ড্রায়ার মডেলের জন্য, দুই-স্তর বা চার-স্তর পিসিবি ডিজাইন যথেষ্ট হতে পারে। ডিজিটাল কন্ট্রোল প্যানেল, একাধিক সেন্সর এবং বুদ্ধিমান ফাংশন সহ উন্নত ড্রায়ারগুলির জন্য সাধারণত মাল্টি-লেয়ার পিসিবি কাঠামোর প্রয়োজন হয়।

উচ্চ-তাপমাত্রার অ্যাপ্লায়েন্স পিসিবিগুলির জন্য উত্পাদনের বিবেচনা

ড্রায়ার PCBs দৈনন্দিন অপারেশন চলাকালীন বারবার গরম করা এবং শীতল করার চক্র অনুভব করে।

আইজেন ইলেকট্রনিক্স গুরুত্বপূর্ণ উত্পাদন কারণগুলিকে নিয়ন্ত্রণ করে যার মধ্যে রয়েছে:

• PCB উপাদান নির্বাচন
• তামা বিতরণ
• সার্কিট ব্যবধান
• সোল্ডার মাস্কের গুণমান
• সারফেস ফিনিশিং

এই কারণগুলি দীর্ঘমেয়াদী স্থিতিশীলতাকে প্রভাবিত করে যখন PCB গরম করার উপাদানগুলির কাছাকাছি কাজ করে।

ড্রায়ার কন্ট্রোল বোর্ডের জন্য PCBA সমাবেশ

আইজেন ইলেকট্রনিক্স ড্রায়ার প্রস্তুতকারকদের জন্য সম্পূর্ণ PCBA পরিষেবা প্রদান করে।

আমাদের সমাবেশ ক্ষমতা কভার করে:

• কম্পোনেন্ট সোর্সিং
• SMT সমাবেশ
• মাধ্যমে-গর্ত সমাবেশ
• কার্যকরী পরীক্ষা
• চূড়ান্ত পরিদর্শন

ড্রায়ার কন্ট্রোল সিস্টেমের জন্য, সঠিক সমাবেশ গুরুত্বপূর্ণ কারণ রিলে, সেন্সর এবং পাওয়ার উপাদানগুলি সরাসরি মেশিন অপারেশনকে প্রভাবিত করে।

ড্রায়ার পিসিবি উন্নয়নের জন্য প্রকৌশল সহায়তা

ড্রায়ার ইলেকট্রনিক্সের জন্য প্রায়ই যান্ত্রিক কাঠামো, হিটিং সিস্টেম এবং নিয়ন্ত্রণ সার্কিটের মধ্যে সমন্বয় প্রয়োজন।

আমাদের ইঞ্জিনিয়ারিং টিম পণ্য বিকাশের সময় DFM সহায়তা প্রদান করে, যার মধ্যে রয়েছে:

• পিসিবি লেআউট পর্যালোচনা
• উত্পাদন সম্ভাব্যতা বিশ্লেষণ
• কম্পোনেন্ট বসানোর পরামর্শ
• উত্পাদন অপ্টিমাইজেশান

এটি গ্রাহকদের ব্যাপক উৎপাদনে প্রবেশের আগে সম্ভাব্য সমস্যা সনাক্ত করতে সহায়তা করে।

মান নিয়ন্ত্রণ

একটি ড্রায়ার কন্ট্রোল বোর্ড হাজার হাজার অপারেটিং চক্র জুড়ে স্থিতিশীল কর্মক্ষমতা বজায় রাখতে হবে।

আইসেন ইলেকট্রনিক্স উপাদান পরিদর্শন, উৎপাদন নিয়ন্ত্রণ, AOI পরিদর্শন, বৈদ্যুতিক পরীক্ষা এবং চূড়ান্ত যাচাইকরণের মাধ্যমে গুণমান পর্যবেক্ষণ করে।

প্রতিটি পিসিবি গ্রাহকের প্রয়োজনীয়তা এবং উত্পাদন মান পূরণ করে তা নিশ্চিত করার জন্য চালানের আগে পরীক্ষা করা হয়।

অ্যাপ্লিকেশন

আমাদের PCB সমাধান এর জন্য উপযুক্ত:

• আবাসিক টাম্বল ড্রায়ার
• ওয়াশার ড্রায়ার সংমিশ্রণ মেশিন
• বাণিজ্যিক লন্ড্রি ড্রায়ার
• স্মার্ট শুকানোর সরঞ্জাম

বিভিন্ন ড্রায়ার অ্যাপ্লিকেশনের জন্য বিভিন্ন স্তরের নিয়ন্ত্রণ জটিলতা প্রয়োজন। গৃহস্থালী পণ্যের তুলনায় বাণিজ্যিক সিস্টেমের জন্য সাধারণত শক্তিশালী স্থায়িত্ব এবং দীর্ঘ অপারেটিং নির্ভরযোগ্যতা প্রয়োজন।

প্রোটোটাইপ এবং গণ উত্পাদন সমর্থন

আইসেন ইলেকট্রনিক্স ড্রায়ার পিসিবি প্রকল্পগুলিকে প্রাথমিক প্রোটোটাইপ বৈধতা থেকে বড় আকারের উত্পাদন পর্যন্ত সমর্থন করে।

গ্রাহকরা PCB ফাইল, স্পেসিফিকেশন, বা অ্যাপ্লিকেশন প্রয়োজনীয়তা প্রদান করতে পারেন, এবং আমাদের প্রকৌশল দল উত্পাদনের আগে উত্পাদন প্রতিক্রিয়া প্রদান করতে পারে।

এটি উন্নয়ন চক্র সংক্ষিপ্ত করতে এবং উত্পাদন দক্ষতা উন্নত করতে সহায়তা করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

ড্রায়ার পিসিবি কি নিয়ন্ত্রণ করে?

একটি ড্রায়ার PCB মেশিনের প্রধান ইলেকট্রনিক ফাংশন নিয়ন্ত্রণ করে, যার মধ্যে গরম করার উপাদান, মোটর, ফ্যান, সেন্সর, টাইমিং প্রোগ্রাম এবং নিরাপত্তা সুরক্ষা ব্যবস্থা রয়েছে।

কেন একটি ড্রায়ার পিসিবি উচ্চ-তাপমাত্রা নির্ভরযোগ্যতা প্রয়োজন?

ড্রায়ারগুলি অবিচ্ছিন্ন তাপ উত্পাদন এবং বারবার তাপমাত্রা পরিবর্তনের সাথে কাজ করে। অভ্যন্তরীণ উপাদানগুলি থেকে তাপ সাইক্লিং এবং তাপের সংস্পর্শে আসার সময় PCB অবশ্যই বৈদ্যুতিক স্থিতিশীলতা বজায় রাখতে হবে।

ড্রায়ার PCB এবং ওয়াশিং মেশিন PCB মধ্যে পার্থক্য কি?

একটি ওয়াশিং মেশিন PCB প্রধানত জল ব্যবস্থাপনা, মোটর, ভালভ, এবং ওয়াশিং প্রোগ্রাম নিয়ন্ত্রণ করে।

একটি ড্রায়ার পিসিবি গরম নিয়ন্ত্রণ, তাপমাত্রা নিরীক্ষণ, বায়ুপ্রবাহ ব্যবস্থাপনা এবং তাপ সুরক্ষা সুরক্ষার উপর বেশি জোর দেয়।

আপনি কি স্মার্ট ড্রায়ারের জন্য পিসিবি তৈরি করতে পারেন?

হ্যাঁ। আইজেন ইলেকট্রনিক্স ডিজিটাল ডিসপ্লে, সেন্সর পর্যবেক্ষণ, বুদ্ধিমান প্রোগ্রাম এবং উন্নত নিয়ন্ত্রণ ফাংশন সহ স্মার্ট ড্রায়ারের জন্য PCB সমাধান সমর্থন করে।

আপনি ড্রায়ার কন্ট্রোল বোর্ডের জন্য PCBA সমাবেশ প্রদান করেন?

হ্যাঁ। আমরা কম্পোনেন্ট সোর্সিং, এসএমটি সমাবেশ, পরীক্ষা এবং পরিদর্শন সহ সম্পূর্ণ PCBA উত্পাদন পরিষেবা সরবরাহ করি।

আপনি কাস্টমাইজড ড্রায়ার PCB প্রকল্প সমর্থন করতে পারেন?

হ্যাঁ। আমরা গ্রাহকের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড PCB সলিউশন তৈরি করি যার মধ্যে স্তর গঠন, উপাদান নির্বাচন, বৈদ্যুতিক স্পেসিফিকেশন, এবং উৎপাদন পরিমাণ।

ড্রায়ার পিসিবি উদ্ধৃতি জন্য কি তথ্য প্রয়োজন?

গ্রাহকরা প্রদান করতে পারেন:

• Gerber ফাইল
• পিসিবি স্পেসিফিকেশন
• BOM ফাইল
• প্রয়োজনীয় পরিমাণ
• আবেদন বিবরণ
• ডেলিভারি প্রয়োজনীয়তা

আইসেন ইলেকট্রনিক্সের সাথে আপনার ড্রায়ার পিসিবি প্রকল্প শুরু করুন

ড্রায়ার প্রস্তুতকারকদের প্রয়োজন পিসিবি সলিউশন যা হিটিং সিস্টেম, মোটর অপারেশন এবং চাহিদার কাজের অবস্থার অধীনে নিরাপত্তা পর্যবেক্ষণ পরিচালনা করতে পারে।

Aisen Electronics Co., Ltd. বিশ্বব্যাপী অ্যাপ্লায়েন্স নির্মাতাদের জন্য কাস্টমাইজড ড্রায়ার PCB ফ্যাব্রিকেশন এবং PCBA সমাবেশ পরিষেবা প্রদান করে।

আমাদের প্রকৌশল দল আপনার PCB প্রয়োজনীয়তা পর্যালোচনা করতে পারে এবং প্রোটোটাইপ বিকাশ থেকে ব্যাপক উত্পাদন পর্যন্ত উপযুক্ত উত্পাদন সমাধান সরবরাহ করতে পারে।

ইমেইল:violet@akesonpcb.com

আমাদের আপনার Gerber ফাইল, PCB স্পেসিফিকেশন, বা প্রকল্পের বিবরণ পাঠান, এবং আমাদের দল প্রযুক্তিগত প্রতিক্রিয়া এবং উদ্ধৃতি সমর্থন প্রদান করবে।
