সেমিকন্ডাক্টর প্যাকেজিং PCB

Shenzhen Aisen Electronics Co., Ltd.-তে স্বাগতম - সার্কিট বোর্ড তৈরির অগ্রগতির জন্য আপনার বিশ্বস্ত সহযোগী। আমাদের অত্যাধুনিক অফিস উচ্চ মানের বার্তা প্রদানে বিশেষজ্ঞ সেমিকন্ডাক্টর প্যাকেজিং PCB ব্যবস্থা যা উন্নত গ্যাজেটগুলির অনুরোধের পূর্বশর্তগুলি পূরণ করে৷ আপনার একক-স্তর শীট প্রয়োজন কিনা বা জটিল 32-স্তর পরিকল্পনা, আমরা আপনার ইলেকট্রনিক আনতে কঠিন বানোয়াট ফর্মগুলির সাথে নির্ভুলতা ডিজাইনিংকে একত্রিত করি জীবনের অগ্রগতি। গাড়ি, গ্রাহকের গ্যাজেট, যান্ত্রিক নিয়ন্ত্রণ এবং নিয়ন্ত্রণ সরবরাহের উপর আমাদের আয়ত্তের সীমা অ্যাপ্লিকেশন

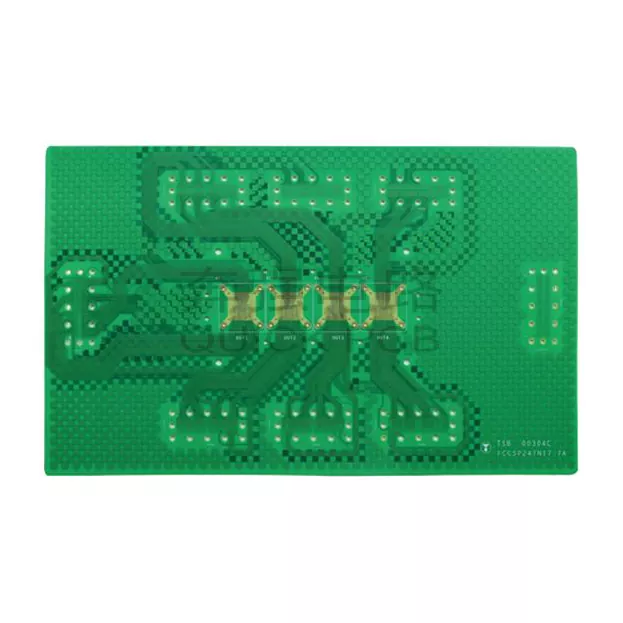

সেমিকন্ডাক্টর প্যাকেজিং প্রক্রিয়া পিসিবি কি?

আপনার ইলেকট্রনিক গ্যাজেটটিকে একটি আধুনিক চমক হিসাবে ভাবুন। আইটেমটি এমন স্থাপনা হিসাবে কাজ করে যা সমস্ত অংশকে ইন্টারফেস করে একসাথে এই বিশেষ সার্কিট শীটগুলি সেমিকন্ডাক্টর চিপস এবং বাহ্যিক অংশের মধ্যে মৌলিক আন্তঃসংযোগ দেয় বিশ্ব

আমাদের শীটগুলি প্রয়োজনীয় পতাকা নির্দেশনা থেকে জটিল নিয়ন্ত্রণ পরিবহন পর্যন্ত সবকিছু পরিচালনা করে। তারা বিভিন্ন bundling ফিরে বিজিএ, কিউএফএন এবং প্রগতিশীল ফ্লিপ-চিপ অগ্রগতি গণনা করে। ফ্যাব্রিকেটিং হ্যান্ডেলের জন্য অসাধারণ নির্ভুলতা প্রয়োজন অসীম উপাদানগুলির মধ্যে দৃঢ় সংযোগ নিশ্চিত করে।

আমাদের উত্পাদন ক্ষমতা

মাল্টি-লেয়ার বোর্ড উত্পাদন

আমাদের মাল্টি-লেয়ার ফ্যাব্রিকেটিং একটি ব্যাপক 25-পদক্ষেপের প্রস্তুতির পরে নেয়। এটি ফ্যাব্রিক মূল্যায়ন সমীপবর্তী সঙ্গে শুরু হয় এবং অভ্যন্তরীণ স্তর হ্যান্ডলিং, কভার, এবং ড্রিলিং এর মাধ্যমে অগ্রগতি।

মূল পদক্ষেপ অন্তর্ভুক্ত:

· সর্বনিম্ন 0.2 মিমি ছিদ্র সহ নির্ভুল ড্রিলিং

· নির্ভরযোগ্য সংযোগের জন্য উন্নত PTH প্লেটিং

· গুরুত্বপূর্ণ পর্যায়ে AOI পরিদর্শন

· পেশাদার সোল্ডার মাস্ক অ্যাপ্লিকেশন

· একাধিক পৃষ্ঠ চিকিত্সা বিকল্প

ডাবল সাইডেড বোর্ড ম্যানুফ্যাকচারিং

কম কঠিন অ্যাপ্লিকেশনের জন্য, আমাদের দ্বি-পার্শ্বযুক্ত শীটগুলি দ্রুত পরিবর্তনের সময়গুলির সাথে আশ্চর্যজনক সম্পাদনের প্রস্তাব দেয়। দ সুবিন্যস্ত 20-পদক্ষেপের প্রস্তুতি একই মানের বেঞ্চমার্ক বজায় রাখে যেখানে প্রজন্মের সময় হ্রাস পায়।

প্রযুক্তিগত বিশেষ উল্লেখ

লেয়ার কনফিগারেশন

· একক থেকে 32টি স্তর উপলব্ধ

· সর্বোচ্চ প্যানেলের আকার: 650 মিমি × 750 মিমি

বোর্ড বেধ পরিসীমা: 0.3 মিমি থেকে 5.0 মিমি

· তামার বেধ: 6 OZ পর্যন্ত

যথার্থ বৈশিষ্ট্য

· সর্বনিম্ন লাইন প্রস্থ: 0.076 মিমি (3 MIL)

· সর্বনিম্ন আকারের মাধ্যমে: 0.1 মিমি (মাইক্রো ভিয়াস)

· প্রতিবন্ধকতা সহনশীলতা: ±8% (বিশেষ ক্ষমতা)

· গর্ত তামার বেধ: ≥25μm

উন্নত ক্ষমতা

· HDI প্রযুক্তি: 1+N+1 এবং 2+N+2 কনফিগারেশন

· আকৃতির অনুপাত: 12:1 পর্যন্ত

· BGA সমর্থন: 0.22 মিমি ব্যাস পর্যন্ত

· কম্পোনেন্ট ব্যবধান: 0.14 মিমি যতটা শক্ত

PCBA সমাবেশ সেবা

PCB উৎপাদনের বাইরে, আমরা সম্পূর্ণ সমাবেশ সমাধান অফার করি। আমাদের PCBA ক্ষমতা অন্তর্ভুক্ত:

কম্পোনেন্ট প্লেসমেন্ট যথার্থতা

· সর্বনিম্ন উপাদানের আকার: 01005 চিপ (বিশেষ ক্ষমতা)

· সর্বাধিক উপাদান উচ্চতা: 13 মিমি

· প্লেসমেন্ট নির্ভুলতা: ±0.025 মিমি

· BGA পিচ: 0.38 মিমি পর্যন্ত

মান নিয়ন্ত্রণ

· সোল্ডার পেস্ট বেধ নিয়ন্ত্রণ: ±0.03 মিমি

· কম্পোনেন্ট মাইগ্রেশন নির্ভুলতা: ≤0.10 মিমি

· সর্বনিম্ন ব্যবধান: উপাদানগুলির মধ্যে 0.25 মিমি

শিল্প অ্যাপ্লিকেশন

স্বয়ংচালিত ইলেকট্রনিক্স

আমাদের অটোমোটিভ-গ্রেডসেমিকন্ডাক্টর প্যাকেজিং PCB সমাধান কঠোর নির্ভরযোগ্যতা প্রয়োজনীয়তা পূরণ. আমরা এর জন্য বোর্ড তৈরি করি:

· ইঞ্জিন নিয়ন্ত্রণ ইউনিট

· নিরাপত্তা ব্যবস্থা

· বৈদ্যুতিক গাড়ির শক্তি ব্যবস্থাপনা

· উন্নত ড্রাইভার সহায়তা সিস্টেম

কনজিউমার ইলেকট্রনিক্স

স্মার্টফোন থেকে স্মার্ট হোম ডিভাইসে, আমাদের বোর্ডগুলি সক্ষম করে:

· উচ্চ ঘনত্বের কম্পোনেন্ট ইন্টিগ্রেশন

· মিনিচুরাইজড ফর্ম ফ্যাক্টর

· উন্নত সংকেত অখণ্ডতা

· সাশ্রয়ী উৎপাদন

শিল্প নিয়ন্ত্রণ ব্যবস্থা

কঠোর পরিবেশের জন্য শক্ত নকশা সহ:

· মোটর কন্ট্রোল বোর্ড

· সেন্সর ইন্টারফেস

· যোগাযোগ মডিউল

· বিদ্যুৎ বিতরণ ব্যবস্থা

পাওয়ার সাপ্লাই অ্যাপ্লিকেশন

এর জন্য বিশেষ সমাধান:

· এনার্জি স্টোরেজ সিস্টেম

· সোলার ইনভার্টার

· এলইডি ড্রাইভার

ব্যাটারি ম্যানেজমেন্ট সিস্টেম

গুণমানের নিশ্চয়তা

আমরা উত্পাদন জুড়ে কঠোর মানের মান বজায় রাখি:

গুণমান লক্ষ্যমাত্রা

· পণ্যের ফলন: ≥99.8%

· অন-টাইম ডেলিভারি: ≥99%

· গ্রাহকের সন্তুষ্টি: ≥98%

· অভিযোগের হার: ≤0.5%

টেস্টিং প্রোটোকল

প্রতিটি বোর্ড ব্যাপক পরীক্ষার মধ্য দিয়ে যায় যার মধ্যে রয়েছে:

· ইলেক্ট্রিক্যাল টেস্টিং (ET)

· স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (AOI)

· চূড়ান্ত মান নিয়ন্ত্রণ (FQC)

· আউটগোয়িং কোয়ালিটি অ্যাসুরেন্স (OQC)

ডেলিভারি টাইমলাইন

আমরা সময়-টু-বাজার চাপ বুঝতে পারি। আমাদের উত্পাদন সময়সূচী অন্তর্ভুক্ত:

দ্রুত নমুনা

· একক/দ্বিমুখী: 1-3 দিন

· 4-স্তর বোর্ড: 3-4 দিন

· জটিল মাল্টিলেয়ার: 5-10 দিন

উৎপাদন ভলিউম

· স্ট্যান্ডার্ড বোর্ড: 7-16 দিন

· জটিল ডিজাইন: 16-20+ দিন

· দ্রুত অর্ডার: দ্রুত পরিষেবার জন্য যোগাযোগ করুন

সারফেস ট্রিটমেন্ট অপশন

একাধিক সমাপ্তি বিকল্প থেকে চয়ন করুন:

· HASL (সীসা এবং সীসা-মুক্ত)

· ENIG (ইলেক্ট্রোলেস নিকেল ইমারসন গোল্ড)

· ওএসপি (জৈব সোল্ডারেবিলিটি প্রিজারভেটিভ)

· নিমজ্জন সিলভার/টিন

· এজ কানেক্টরের জন্য হার্ড গোল্ড

কেন Akeson সার্কিট চয়ন?

উৎকর্ষের প্রতি আমাদের প্রতিশ্রুতি উৎপাদনের বাইরেও প্রসারিত। আমরা প্রদান করি:

· ডিজাইন অপ্টিমাইজেশানের জন্য প্রযুক্তিগত পরামর্শ

· উৎপাদন সমস্যা প্রতিরোধ করতে ডিএফএম বিশ্লেষণ

· প্রোটোটাইপ থেকে ব্যাপক উৎপাদন পর্যন্ত নমনীয় পরিমাণ

· ট্রেসেবিলিটির জন্য ব্যাপক ডকুমেন্টেশন

সেমিকন্ডাক্টর শিল্প পরিপূর্ণতা দাবি করে। আমাদের উন্নতসেমিকন্ডাক্টর প্যাকেজিং PCB উত্পাদন ক্ষমতা নিশ্চিত করে যে আপনার পণ্যগুলি সর্বোচ্চ মান পূরণ করে। প্রাথমিক নকশা পরামর্শ থেকে চূড়ান্ত বিতরণ, আমরা ইলেকট্রনিক উদ্ভাবনে আপনার অংশীদার।

আপনার পরবর্তী প্রকল্প নিয়ে আলোচনা করতে প্রস্তুত? আমাদের প্রযুক্তিগত দলের সাথে যোগাযোগ করুনviolet@akesonpcb.com আমাদের দক্ষতা কীভাবে আপনার ডিজাইনকে প্রাণবন্ত করতে পারে তা অন্বেষণ করতে। আসুন একসাথে ইলেকট্রনিক্সের ভবিষ্যত গড়ে তুলি।
