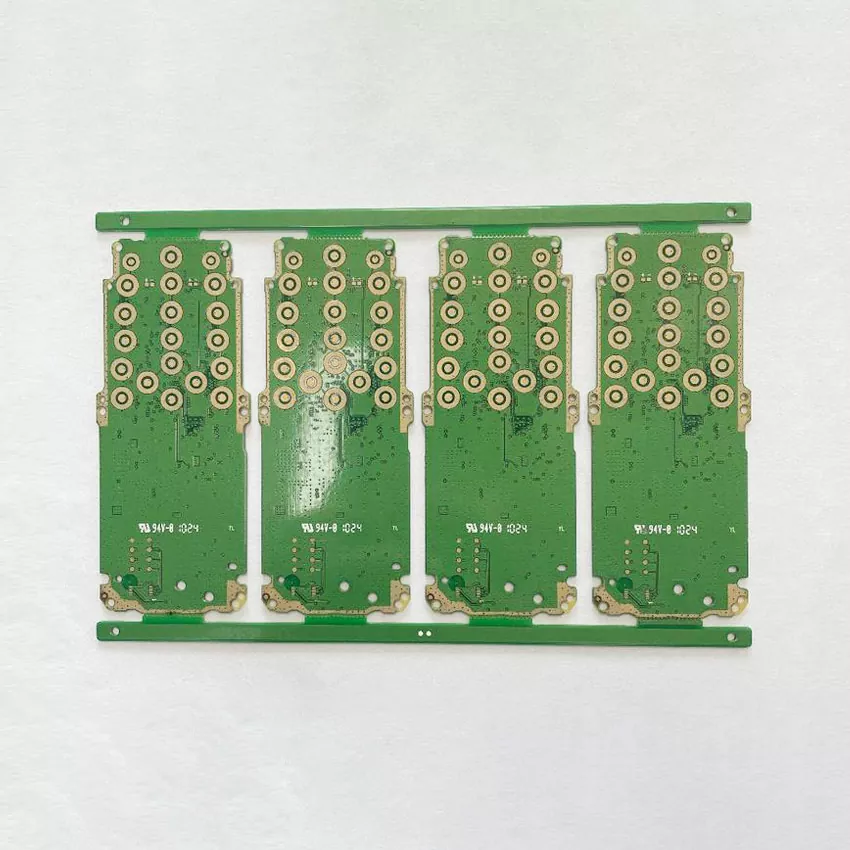

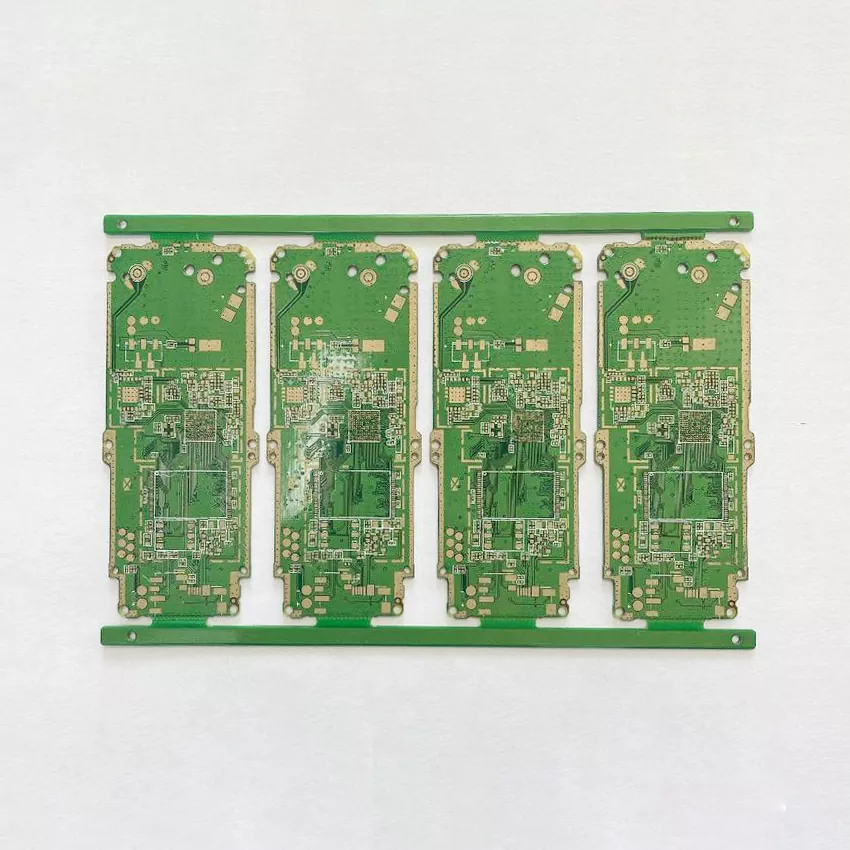

মোবাইল ফোন পিসিবি

স্মার্টফোনগুলি উচ্চ-গতির প্রসেসর, একাধিক ক্যামেরা, 5G কমিউনিকেশন মডিউল, সেন্সর এবং পাওয়ার ম্যানেজমেন্ট সিস্টেম সহ আরও ফাংশনগুলিকে ছোট স্পেসগুলিতে সংহত করে চলেছে৷ এই ডিজাইনগুলির জন্য উচ্চ তারের ঘনত্ব, সুনির্দিষ্ট প্রতিবন্ধকতা নিয়ন্ত্রণ এবং স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা সহ PCBs প্রয়োজন।

Aisen Electronics Co., Ltd. এ, আমরা আধুনিক মোবাইল ইলেকট্রনিক্সের প্রয়োজনীয়তা অনুযায়ী মোবাইল ফোন PCB তৈরি করি। আমাদের উত্পাদন ক্ষমতা জটিল সার্কিট কাঠামো, সূক্ষ্ম-পিচ উপাদান, এবং পরবর্তী প্রজন্মের পোর্টেবল ডিভাইস বিকাশকারী নির্মাতাদের জন্য উচ্চ-ঘনত্বের আন্তঃসংযোগ সমর্থন করে।

স্ট্যান্ডার্ড কনজিউমার ইলেকট্রনিক বোর্ডের বিপরীতে, মোবাইল ফোন পিসিবিগুলির জন্য কঠোর উত্পাদন নিয়ন্ত্রণের প্রয়োজন হয় কারণ লাইন প্রস্থ, স্তর সারিবদ্ধকরণ বা পৃষ্ঠের চিকিত্সার ক্ষেত্রেও ছোট পরিবর্তনগুলি সিগন্যালের অখণ্ডতা এবং সমাবেশ কর্মক্ষমতাকে প্রভাবিত করতে পারে।

উন্নত মোবাইল ফোন ডিজাইনের জন্য HDI PCB প্রযুক্তি

স্মার্টফোনের ক্রমবর্ধমান একীকরণের জন্য PCB কাঠামোর প্রয়োজন যা সীমিত মাত্রার মধ্যে আরও রাউটিং স্থান প্রদান করে। হাই-ডেনসিটি ইন্টারকানেক্ট (HDI) প্রযুক্তি ডিজাইনারদের PCB সাইজ কমিয়ে উচ্চতর উপাদানের ঘনত্ব অর্জন করতে দেয়।

আমাদের HDI উৎপাদন ক্ষমতার মধ্যে রয়েছে:

• উচ্চ-ঘনত্বের সংযোগের জন্য 0.15 মিমি থেকে শুরু করে ব্যাসের মাধ্যমে মাইক্রো
• সূক্ষ্ম সার্কিট প্যাটার্নের জন্য ন্যূনতম লাইন প্রস্থ এবং ব্যবধান 3/3mil পর্যন্ত
• 0.2 মিমি প্যাড পিচ প্রয়োজনীয়তা সহ BGA উপাদানগুলির জন্য সমর্থন
• কমপ্যাক্ট প্রসেসর লেআউটের জন্য ডুয়াল-সারি আইসি রাউটিং প্রযুক্তি
• 1+N+1 এবং 2+N+2 ডিজাইন সহ HDI কাঠামো

এই ক্ষমতাগুলি স্মার্টফোন নির্মাতাদের উন্নত প্রসেসর, ক্যামেরা মডিউল, ওয়্যারলেস কমিউনিকেশন উপাদান এবং অতিরিক্ত ফাংশনগুলিকে পণ্যের পুরুত্ব বৃদ্ধি ছাড়াই একীভূত করতে সহায়তা করে।

স্মার্টফোন ইলেকট্রনিক্সের জন্য মাল্টি-লেয়ার পিসিবি উত্পাদন ক্ষমতা

আধুনিক মোবাইল ফোন সীমিত অভ্যন্তরীণ স্থানের মধ্যে একাধিক কার্যকরী মডিউলকে একত্রিত করে। উচ্চ-গতির সংকেত, পাওয়ার সার্কিট এবং নিয়ন্ত্রণ ব্যবস্থা আলাদা করার জন্য একটি নির্ভরযোগ্য PCB কাঠামো প্রয়োজন।

আইসেন ইলেকট্রনিক্স সমর্থন করে:

মাল্টি-লেয়ার ম্যানুফ্যাকচারিং এর জন্য সুনির্দিষ্ট লেয়ার রেজিস্ট্রেশন, নিয়ন্ত্রিত ল্যামিনেশন প্রসেস এবং নির্ভরযোগ্য অভ্যন্তরীণ-স্তর সংযোগ প্রয়োজন যাতে দৈনিক ডিভাইস অপারেশনের সময় দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করা যায়।

উত্পাদন প্রক্রিয়া

মোবাইল ফোন PCB উৎপাদনের জন্য উপাদান প্রস্তুতি থেকে চূড়ান্ত পরিদর্শন পর্যন্ত কঠোর নিয়ন্ত্রণ প্রয়োজন। আমাদের উত্পাদন প্রক্রিয়া অন্তর্ভুক্ত:

উপাদান প্রস্তুতি এবং অভ্যন্তরীণ স্তর নির্মাণ

• ইনকামিং উপাদান পরিদর্শন
• অভ্যন্তরীণ স্তর সার্কিট ইমেজিং
• এচিং এবং সার্কিট গঠন
• অভ্যন্তরীণ স্তর ত্রুটির জন্য AOI পরিদর্শন

পিসিবি ল্যামিনেশন এবং তুরপুন

• মাল্টি-লেয়ার স্ট্রাকচারের জন্য নিয়ন্ত্রিত ল্যামিনেশন প্রক্রিয়া
• যান্ত্রিক তুরপুন এবং লেজার মাইক্রোভিয়া গঠন
• নির্ভরযোগ্য ইন্টারলেয়ার সংযোগ নিশ্চিত করতে কপার প্লেটিং

বাইরের স্তর সার্কিট গঠন

• প্যাটার্ন প্লেটিং এবং এচিং
• ফাইন লাইন সার্কিট প্রক্রিয়াকরণ
• সোল্ডার মাস্ক অ্যাপ্লিকেশন
• সারফেস ফিনিশিং ট্রিটমেন্ট

চূড়ান্ত পরীক্ষা

প্রতিটি পিসিবি চালানের আগে বৈদ্যুতিক পরীক্ষা এবং চাক্ষুষ পরিদর্শনের মধ্য দিয়ে যায়, যার মধ্যে রয়েছে:

• AOI পরিদর্শন
• ফ্লাইং প্রোব টেস্টিং
• প্রয়োজনে প্রতিবন্ধকতা পরীক্ষা
• চেহারা পরিদর্শন
• নির্ভরযোগ্যতা যাচাইকরণ

এই উৎপাদন পদ্ধতি স্মার্টফোনের ব্যাপক উৎপাদনের সময় উৎপাদন ঝুঁকি কমাতে সাহায্য করে।

মোবাইল ফোন PCB অ্যাপ্লিকেশনের জন্য সারফেস ফিনিশ

বিভিন্ন স্মার্টফোন ডিজাইনের জন্য উপাদানের ধরন, সমাবেশ প্রক্রিয়া এবং নির্ভরযোগ্যতার প্রয়োজনীয়তার উপর ভিত্তি করে বিভিন্ন পৃষ্ঠের চিকিত্সা প্রয়োজন।

উপলব্ধ বিকল্প অন্তর্ভুক্ত:

ENIG সারফেস ফিনিশ

সূক্ষ্ম-পিচ উপাদান এবং উচ্চ-ঘনত্ব SMT সমাবেশের জন্য উপযুক্ত। ENIG BGA এবং মাইক্রো-কম্পোনেন্ট মাউন্ট করার জন্য একটি সমতল পৃষ্ঠ প্রদান করে।

ওএসপি সারফেস ফিনিশ

মানক ভোক্তা ইলেকট্রনিক্সের জন্য একটি ব্যয়-কার্যকর বিকল্প যার জন্য ভাল সোল্ডারেবিলিটি প্রয়োজন।

নিমজ্জন সিলভার

চমৎকার বৈদ্যুতিক পরিবাহিতা এবং উচ্চ-ফ্রিকোয়েন্সি কর্মক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়।

সোনার আঙুলের চিকিৎসা

বারবার সন্নিবেশ এবং স্থিতিশীল যোগাযোগ কর্মক্ষমতা প্রয়োজন সংযোগকারী এলাকায় প্রয়োগ করা হয়.

আমাদের প্রকৌশল দল পিসিবি কাঠামো এবং সমাবেশের প্রয়োজনীয়তা অনুযায়ী উপযুক্ত পৃষ্ঠ চিকিত্সা সুপারিশ করতে পারে।

সেবা

PCB বানোয়াট ছাড়াও, Aisen Electronics মোবাইল ইলেকট্রনিক পণ্যের জন্য PCBA উত্পাদন সহায়তা প্রদান করে।

আমাদের সমাবেশ সেবা অন্তর্ভুক্ত:

• ইলেকট্রনিক উপাদান সোর্সিং
• SMT কম্পোনেন্ট বসানো
• বিজিএ সমাবেশ
• মাধ্যমে-গর্ত উপাদান প্রক্রিয়াকরণ
• কার্যকরী পরীক্ষা
• সম্পূর্ণ PCBA পরিদর্শন

আমরা 01005 প্যাকেজ পর্যন্ত ছোট কম্পোনেন্ট অ্যাসেম্বলি সমর্থন করি এবং জটিল PCB অ্যাসেম্বলিগুলি পরিচালনা করি যার জন্য সঠিক স্থান নির্ধারণ এবং প্রক্রিয়া নিয়ন্ত্রণ প্রয়োজন।

প্রযুক্তিগত বিশেষ উল্লেখ

এই ক্ষমতাগুলি আমাদেরকে বিভিন্ন স্মার্টফোন প্ল্যাটফর্মের জন্য PCB তৈরি করতে দেয়, কমপ্যাক্ট কনজিউমার ডিভাইস থেকে উচ্চ-পারফরম্যান্স মোবাইল টার্মিনাল পর্যন্ত।

স্থিতিশীল মোবাইল পিসিবি উত্পাদনের জন্য গুণমান নিয়ন্ত্রণ

স্মার্টফোন নির্মাতাদের বড় উৎপাদন ভলিউম জুড়ে ধারাবাহিক PCB কর্মক্ষমতা প্রয়োজন। আইসেন ইলেকট্রনিক্স শুধুমাত্র চূড়ান্ত পরিদর্শনের উপর নির্ভর না করে প্রক্রিয়া নিয়ন্ত্রণের উপর দৃষ্টি নিবদ্ধ করে।

আমাদের মান ব্যবস্থাপনা অন্তর্ভুক্ত:

• ইনকামিং উপাদান যাচাই
• বানোয়াট সময় প্রক্রিয়া পর্যবেক্ষণ
• স্বয়ংক্রিয় পরিদর্শন সিস্টেম
• বৈদ্যুতিক কর্মক্ষমতা পরীক্ষা
• চালানের আগে চূড়ান্ত মানের যাচাইকরণ

সমালোচনামূলক উত্পাদন পরামিতি নিয়ন্ত্রণ করে, আমরা গ্রাহকদের স্থিতিশীল সমাবেশ ফলন বজায় রাখতে এবং উত্পাদন বাধা কমাতে সহায়তা করি।

প্রোটোটাইপ থেকে ব্যাপক উৎপাদন পর্যন্ত প্রকৌশল সহায়তা

মোবাইল ফোন পিসিবি প্রোজেক্টের জন্য প্রায়শই প্রাথমিক প্রকৌশল সহায়তার প্রয়োজন হয় যাতে উত্পাদনের সময় ডিজাইনের সমস্যাগুলি এড়ানো যায়।

আমাদের প্রকৌশল দল প্রদান করে:

• উৎপাদনের আগে ডিএফএম বিশ্লেষণ
• PCB স্ট্যাক আপ সুপারিশ
• সংকেত অখণ্ডতা অপ্টিমাইজেশান পরামর্শ
• উত্পাদন সম্ভাব্যতা পর্যালোচনা
• প্রোটোটাইপ বৈধতা সমর্থন

এটি গ্রাহকদের উন্নয়ন চক্র সংক্ষিপ্ত করতে এবং প্রোটোটাইপ থেকে ভলিউম উত্পাদনে রূপান্তর উন্নত করতে সহায়তা করে।

কেন মোবাইল ফোন পিসিবি উত্পাদনের জন্য আইসেন ইলেকট্রনিক্স চয়ন করবেন?

Aisen Electronics Co., Ltd. কমপ্যাক্ট ইলেকট্রনিক পণ্যের জন্য PCBs তৈরিতে ফোকাস করে যেখানে নির্ভুলতা এবং ধারাবাহিকতা অপরিহার্য।

আমাদের সুবিধার মধ্যে রয়েছে:

• এইচডিআই এবং ফাইন-লাইন পিসিবি উত্পাদন অভিজ্ঞতা
• মাল্টি-লেয়ার পিসিবি উৎপাদন ক্ষমতা
• প্রোটোটাইপ উন্নয়ন থেকে ব্যাপক উত্পাদন সমর্থন
• কঠোর উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ
• মোবাইল ইলেকট্রনিক অ্যাপ্লিকেশনের জন্য ইঞ্জিনিয়ারিং সমর্থন

আপনি স্মার্টফোন, কমিউনিকেশন টার্মিনাল বা পোর্টেবল স্মার্ট ডিভাইস ডেভেলপ করছেন না কেন, আমরা আপনার ডিজাইনের প্রয়োজনীয়তা অনুযায়ী তৈরি PCB ম্যানুফ্যাকচারিং সমাধান প্রদান করি।

আপনার মোবাইল ফোন PCB প্রকল্পের প্রয়োজনীয়তা নিয়ে আলোচনা করতে আজই আমাদের সাথে যোগাযোগ করুন।
