উচ্চ-পারফরম্যান্স ইলেকট্রনিক পণ্যের জন্য কনজিউমার ইলেকট্রনিক্স PCB এবং PCBA কী অপরিহার্য করে তোলে?
আপনার পকেটে থাকা স্মার্টফোন থেকে শুরু করে আপনার বসার ঘরে স্মার্ট স্পীকার পর্যন্ত, আধুনিক ভোক্তা ইলেকট্রনিক্সের নিরবচ্ছিন্ন কার্যকারিতা এবং উচ্চ কার্যক্ষমতা দুটি অসম্পূর্ণ হিরো দ্বারা চালিত হয়: প্রিন্টেড সার্কিট বোর্ড (PCB) এবং প্রিন্টেড সার্কিট বোর্ড অ্যাসেম্বলি (PCBA)। ককনজিউমার ইলেকট্রনিক্স পিসিবি এবং পিসিবিএযে কোনো ডিভাইসের কাঠামোগত এবং বৈদ্যুতিক মেরুদণ্ড, গুরুত্বপূর্ণ আন্তঃসংযোগ প্রদান করে যা উপাদানগুলিকে একীভূত সিস্টেম হিসাবে যোগাযোগ এবং কাজ করতে দেয়। একটি নিবিড়ভাবে ডিজাইন করা, নির্ভরযোগ্যভাবে তৈরি করা PCB এবং একটি নিখুঁতভাবে সঞ্চালিত সমাবেশ প্রক্রিয়া ছাড়া, সবচেয়ে উন্নত প্রসেসর এবং কাটিং-এজ সেন্সরগুলি সংযোগ বিচ্ছিন্ন সিলিকন টুকরোগুলির সংগ্রহ ছাড়া আর কিছুই হবে না। ছোট, দ্রুত, আরও শক্তিশালী এবং বৈশিষ্ট্য-সমৃদ্ধ ডিভাইসগুলির জন্য ভোক্তাদের নিরলস চাহিদা PCB এবং PCBA শিল্পের উপর প্রচুর চাপ সৃষ্টি করেছে। এশেনজেন আইসেন ইলেকট্রনিক্স কোং, লিমিটেড, 5G, কৃত্রিম বুদ্ধিমত্তা, এবং IoT অ্যাপ্লিকেশনের কঠোর প্রয়োজনীয়তা পূরণের জন্য আমাদের প্রক্রিয়াগুলিকে অভিযোজিত করে, আমাদের কারখানাটি এই বিবর্তনের অগ্রভাগে রয়েছে। এই নিবন্ধটি বহুমুখী কারণগুলি অন্বেষণ করবে কেন PCB এবং PCBA শুধুমাত্র উপাদান নয়, কিন্তু উচ্চ-কার্যক্ষমতাসম্পন্ন ইলেকট্রনিক পণ্যগুলির অপরিহার্য সক্ষমকারী৷
একটি ধারণাগত ইলেকট্রনিক ডিজাইন থেকে একটি বাস্তব, উচ্চ-কার্যকারিতা পণ্যের যাত্রা একটি জটিল, এবং PCB এবং PCBA হল সেই নকশার শারীরিক প্রকাশ। একটি উচ্চ-কর্মক্ষমতা পণ্য একটি উচ্চ-কর্মক্ষমতা ভিত্তি প্রয়োজন. এই ভিত্তিটি তিনটি গুরুত্বপূর্ণ স্তম্ভের উপর নির্মিত: ডেটা ক্ষতি এবং হস্তক্ষেপ রোধ করার জন্য উচ্চ-গতির সংকেত অখণ্ডতা পরিচালনা করার ক্ষমতা, ডিভাইসের দীর্ঘায়ু এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য দক্ষতার সাথে তাপ নষ্ট করার ক্ষমতা এবং কর্মক্ষমতা ত্যাগ না করে ক্রমবর্ধমান ক্ষুদ্রাকৃতির উপাদানগুলিকে মিটমাট করার ক্ষমতা। অধিকন্তু, কনজিউমার ইলেকট্রনিক্স স্পেসে, যেখানে মার্জিন টাইট এবং টাইম-টু-মার্কেট গুরুত্বপূর্ণ, PCB এবং PCBA সাপ্লাই চেইনের নির্ভরযোগ্যতা এবং সামঞ্জস্যতা সর্বাগ্রে। একটি একক উৎপাদন ত্রুটি রিটার্নের একটি তরঙ্গের দিকে নিয়ে যেতে পারে, ব্র্যান্ডের খ্যাতি এবং লাভজনকতাকে ক্ষতিগ্রস্ত করতে পারে। আমরা PCB এবং PCBA-এর প্রযুক্তিগত এবং অপারেশনাল দিকগুলির গভীরে অনুসন্ধান করার সাথে সাথে, আমরা নির্দিষ্ট ডিজাইনের নিয়ম, উত্পাদন কৌশল এবং কঠোর পরীক্ষার প্রোটোকলগুলি উন্মোচন করব যা একটি নিছক কার্যকরী বোর্ডকে একটি থেকে আলাদা করে যা সত্যই উচ্চ কার্যকারিতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা সক্ষম করে।
সূচিপত্র
- 1. কনজিউমার ইলেকট্রনিক্স PCB এর বিবর্তন কি?
- 2. পিসিবিএ কীভাবে ক্ষুদ্রকরণের চ্যালেঞ্জগুলি সমাধান করে?
- 3. কোন প্রযুক্তিগত বৈশিষ্ট্য উচ্চ-পারফরম্যান্স PCB সংজ্ঞায়িত করে?
- 4. কিভাবে উন্নত উৎপাদন প্রক্রিয়া নির্ভরযোগ্যতা বাড়ায়?
- প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)
- উপসংহার এবং প্রকল্প পরামর্শ
কনজিউমার ইলেকট্রনিক্স পিসিবি এর বিবর্তন কি?
কেন বুঝতেকনজিউমার ইলেকট্রনিক্স পিসিবি এবং পিসিবিএউচ্চ-কার্যকারিতা পণ্যের জন্য আজ অপরিহার্য, এটি তাদের বিবর্তনের দিকে নজর দেওয়া শিক্ষণীয়। 1960-এর দশকের বিশাল, একমুখী PCB থেকে অবিশ্বাস্যভাবে ঘন, বহু-স্তর এবং নমনীয় সার্কিটের দিকে যা আমরা এখন ব্যবহার করি তা ক্ষুদ্রকরণ এবং কর্মক্ষমতার নিরলস সাধনার প্রমাণ। প্রারম্ভিক দিনগুলিতে, একটি PCB-এর প্রাথমিক কাজ ছিল পয়েন্ট-টু-পয়েন্ট ওয়্যারিং প্রতিস্থাপন করা, ইলেকট্রনিক ডিভাইসগুলিকে আরও নির্ভরযোগ্য এবং সহজে তৈরি করা। যখন ইন্টিগ্রেটেড সার্কিট (IC) আবির্ভূত হয় এবং জটিলতার মধ্যে বাড়তে থাকে, PCB-এর ভূমিকা একটি সাধারণ ওয়্যারিং সাবস্ট্রেট থেকে একটি সাবধানে ইঞ্জিনীয়ার আন্তঃসংযোগে প্রসারিত হয় যা ক্রমাগত ক্রমবর্ধমান ফ্রিকোয়েন্সি এবং গতির সাথে বৈদ্যুতিক সংকেত পরিচালনা করতে হয়।
মোবাইল ফোনের উদাহরণ বিবেচনা করুন। 1980-এর দশকে প্রথম প্রজন্মের মোবাইল ফোনগুলি তুলনামূলকভাবে উদার ট্রেস প্রস্থ এবং ব্যবধান সহ 1-2 স্তরের PCB ব্যবহার করেছিল। 2000 থেকে Nokia 3310 একটি কমপ্যাক্ট মাল্টি-লেয়ার বোর্ড ব্যবহার করেছিল, কিন্তু এখনও তুলনামূলকভাবে সহজ সিগন্যাল আর্কিটেকচার সহ। আজকের 5G স্মার্টফোনগুলিতে দ্রুত এগিয়ে যান। তারা উচ্চ-ঘনত্বের ইন্টারকানেক্ট (HDI) বোর্ড ব্যবহার করে 12টি স্তর পর্যন্ত, এম্বেড করা উপাদান এবং মাইক্রোভিয়াস যা খালি চোখে কার্যত অদৃশ্য। এই বিবর্তনীয় উল্লম্ফন তার নিজের স্বার্থে জটিলতার আকাঙ্ক্ষা দ্বারা চালিত হয়নি; এটি একটি সঙ্কুচিত ফর্ম ফ্যাক্টরে দ্রুত প্রক্রিয়াকরণ শক্তি, উচ্চ ব্যান্ডউইথ এবং একাধিক কার্যকারিতার প্রয়োজনের সরাসরি প্রতিক্রিয়া ছিল। সিগন্যালের অখণ্ডতা বজায় রেখে এই উচ্চ-গতির সংকেতগুলি থেকে শব্দ পরিচালনা করার জন্য PCB-কে বিকশিত হতে হয়েছিল, সমস্ত কিছু এমন একটি ডিভাইসের মধ্যে যা আপনার হাতের তালুতে ফিট হতে পারে।
এই বিবর্তনীয় প্রক্রিয়া পিসিবি প্রস্তুতকারকের ভূমিকাকে মৌলিকভাবে পরিবর্তন করেছে। এটি আর একটি নেটলিস্ট অনুসারে ট্রেস রাউটিং করার কাজ নয়। এটি একটি অত্যন্ত সহযোগিতামূলক প্রকৌশল শৃঙ্খলায় রূপান্তরিত হয়েছে। একজন প্রস্তুতকারককে এখন প্রথম থেকেই সিস্টেম ডিজাইনারের সাথে ঘনিষ্ঠভাবে কাজ করতে হবে, উপাদান নির্বাচন, স্ট্যাক-আপ ডিজাইন এবং রাউটিং সীমাবদ্ধতার বিষয়ে ম্যানুফ্যাকচারবিলিটি (DFM) ফিডব্যাক প্রদান করে। উদাহরণস্বরূপ, USB 3.1 বা PCIe-এর মতো একটি উচ্চ-গতির ইন্টারফেসের জন্য একটি খুব নির্দিষ্ট প্রতিবন্ধকতা নিয়ন্ত্রণের প্রয়োজন হবে। আমাদের কারখানা এআইসেনএই বিবর্তনকে সমর্থন করার জন্য প্রয়োজনীয় প্রযুক্তিতে প্রচুর বিনিয়োগ করেছে। আমাদের প্রযুক্তিগত দল PCB তৈরি করার আগে এটির কার্যকারিতা মডেল করতে উন্নত সিমুলেশন টুল ব্যবহার করে, এটি নিশ্চিত করে যে ডিজাইনটি সিগন্যালের অখণ্ডতা এবং উত্পাদনযোগ্যতার জন্য অপ্টিমাইজ করা হয়েছে। আমরা উচ্চ-কার্যকারিতা ডিভাইসের চাহিদা মেটাতে আমাদের ক্ষমতাও প্রসারিত করেছি, যেমন লেজার-ড্রিলড মাইক্রোভিয়াস সহ জটিল HDI বোর্ড তৈরি করার ক্ষমতা এবং উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনের জন্য রজার্স বা আইসোলার মতো উন্নত উপকরণগুলি প্রক্রিয়া করার দক্ষতা। এই গভীর প্রযুক্তিগত সম্পৃক্ততাই আমাদেরকে কনজিউমার ইলেকট্রনিক্স PCB এবং PCBA সলিউশন সরবরাহ করতে সক্ষম করে যা পরবর্তী প্রজন্মের ইলেকট্রনিক পণ্যগুলির কার্যক্ষমতার সম্ভাবনাকে সত্যিকার অর্থে আনলক করে।
পিসিবিএ কীভাবে ক্ষুদ্রকরণের চ্যালেঞ্জগুলি সমাধান করে?
ভোক্তা ইলেকট্রনিক্স শিল্পের সংজ্ঞায়িত প্রবণতা হল ক্ষুদ্রকরণ। ভোক্তারা আরও প্রক্রিয়াকরণ শক্তি, দীর্ঘ ব্যাটারি লাইফ এবং আরও সেন্সর চান, সবই এমন একটি ডিভাইসে যা পাতলা, হালকা এবং আরও নান্দনিকভাবে আনন্দদায়ক। ক্ষুদ্রকরণের দিকে এই নিরলস ড্রাইভ অ্যাসেম্বলি প্রক্রিয়ার উপর বিশাল চ্যালেঞ্জ তৈরি করে, যেখানে PCBA (প্রিন্টেড সার্কিট বোর্ড অ্যাসেম্বলি) ফেজটি গুরুত্বপূর্ণ হয়ে ওঠে। এটি একটি ঘন, জটিল PCB ডিজাইন করা যথেষ্ট নয়; উপাদানগুলিকে অবশ্যই সেই বোর্ডে অত্যন্ত নির্ভুলতা এবং নির্ভরযোগ্যতার সাথে স্থাপন এবং সোল্ডার করতে হবে। একটি খারাপভাবে সঞ্চালিত সমাবেশ সবচেয়ে অত্যাধুনিক PCB-এর নকশাকে সম্পূর্ণরূপে দুর্বল করে দিতে পারে, যার ফলে বৈদ্যুতিক শর্টস, খোলা সংযোগ বা দুর্বল তাপীয় কার্যকারিতার কারণে ব্যর্থতা দেখা দেয়।
ক্ষুদ্রকরণের সবচেয়ে উল্লেখযোগ্য চ্যালেঞ্জগুলির মধ্যে একটি হল উপাদান স্থাপন করা। উপাদানগুলি এমন জায়গায় সঙ্কুচিত হয়েছে যেখানে খালি চোখে দেখা যায় না; উদাহরণস্বরূপ, সাধারণ 0201 প্রতিরোধক (0.6mm x 0.3mm) এবং আরও বেশি চ্যালেঞ্জিং 01005 (0.4mm x 0.2mm) এখন কমপ্যাক্ট ভোক্তা পণ্যগুলিতে সাধারণ। এই উপাদানগুলিকে ম্যানুয়ালি স্থাপন করা অসম্ভব, এবং এমনকি স্বয়ংক্রিয় সরঞ্জামগুলির সাথেও, স্থান নির্ধারণের সঠিকতার দাবিগুলি অবিশ্বাস্যভাবে কঠোর। আমাদের কারখানার উচ্চ-গতির পিক-এন্ড-প্লেস মেশিনের সর্বশেষ প্রজন্ম ব্যবহার করে যা +/- 25 মাইক্রনের নির্ভুলতার সাথে উপাদান স্থাপন করতে পারে। এটি উচ্চ-রেজোলিউশন ক্যামেরা এবং অত্যাধুনিক সফ্টওয়্যারের সংমিশ্রণের মাধ্যমে অর্জন করা হয় যা বসানোর আগে, চলাকালীন এবং পরে অপটিক্যাল অ্যালাইনমেন্ট পরীক্ষা করে। সোল্ডার পেস্ট প্রয়োগের জন্য একটি কঠোর স্টেনসিল প্রিন্টিং প্রক্রিয়ার মাধ্যমে এই প্রক্রিয়াটিকে আরও উন্নত করা হয়। এই অতি-ছোট উপাদানগুলির প্যাডের আকার এবং আকৃতির সাথে মেলে এমন অ্যাপারচার সহ একটি লেজার-কাট স্টেনসিলের মাধ্যমে পেস্টটি প্রয়োগ করা হয়, যাতে শর্টস সৃষ্টি না করে একটি নির্ভরযোগ্য জয়েন্ট তৈরি করতে সঠিক পরিমাণে সোল্ডার পেস্ট জমা করা হয়।
উচ্চ-কর্মক্ষমতাসম্পন্ন ভোক্তা ইলেকট্রনিক্সের সমাবেশে আরেকটি গুরুত্বপূর্ণ উপাদান হল রিফ্লো সোল্ডারিং প্রক্রিয়া। সোল্ডার জয়েন্টগুলি অবশ্যই সর্বোচ্চ মানের হতে হবে, শূন্যতা এবং ত্রুটিগুলি থেকে মুক্ত হতে হবে যা প্রথম দিকে ব্যর্থতার কারণ হতে পারে। আমরা একটি ক্লোজড-লুপ রিফ্লো ওভেন কন্ট্রোল সিস্টেম প্রয়োগ করেছি যা ওভেনের মধ্য দিয়ে যাওয়ার সময় প্রতিটি বোর্ডের তাপমাত্রা প্রফাইল নিরীক্ষণ করে, সোল্ডারটি সর্বোত্তম গলে যাওয়া তাপমাত্রায় পৌঁছেছে তা নিশ্চিত করতে রিয়েল-টাইমে তাপ অঞ্চলগুলিকে সামঞ্জস্য করে। এটি মিশ্র প্রযুক্তির বোর্ডগুলির জন্য বিশেষভাবে গুরুত্বপূর্ণ, যেমন সূক্ষ্ম-পিচ বিজিএ (বল গ্রিড অ্যারে) এবং বড়, তাপ-সংবেদনশীল সংযোগকারী উভয়ই রয়েছে৷ আমাদের কারখানা সমালোচনামূলক সমাবেশের জন্য নাইট্রোজেন-সহায়তা রিফ্লো ব্যবহার করে। একটি জড় বায়ুমণ্ডল তৈরি করে, আমরা সোল্ডার জয়েন্টগুলিতে অক্সিডেশনের ঝুঁকি হ্রাস করি, যার ফলে একটি উজ্জ্বল, শক্তিশালী এবং আরও নির্ভরযোগ্য সংযোগ তৈরি হয়। এই পদক্ষেপগুলি, নির্ভুল স্টেনসিল মুদ্রণ থেকে নিয়ন্ত্রিত রিফ্লো পর্যন্ত, আমরা ক্ষুদ্রকরণের চ্যালেঞ্জগুলি সমাধান করার বাস্তব উপায়, নিশ্চিত করে যেকনজিউমার ইলেকট্রনিক্স পিসিবি এবং পিসিবিএআমরা সবচেয়ে চাহিদাপূর্ণ অ্যাপ্লিকেশনের জন্য প্রস্তুত বিতরণ.
কোন প্রযুক্তিগত বৈশিষ্ট্য উচ্চ-পারফরম্যান্স PCB সংজ্ঞায়িত করে?
একটি উচ্চ-পারফরম্যান্স PCB সংজ্ঞায়িত করা দৈর্ঘ্য, প্রস্থ এবং বেধের মৌলিক মাত্রার বাইরে যায়। এটিতে জটিল প্রযুক্তিগত পরামিতিগুলির একটি সেট জড়িত যা বোর্ডটি আধুনিক, উচ্চ-গতির ইলেকট্রনিক ডিভাইসের চাহিদাগুলিকে সমর্থন করতে পারে তা নিশ্চিত করার জন্য যত্ন সহকারে ইঞ্জিনিয়ার করা হয়েছে। এই স্পেসিফিকেশনগুলি হল সেই ভাষা যার মাধ্যমে একজন ডিজাইনার প্রয়োজনীয়তাগুলিকে যোগাযোগ করে এবং একজন প্রস্তুতকারক তার ক্ষমতা প্রদর্শন করে৷ উপকরণ নির্বাচন, স্তরগুলির বিন্যাস এবং আন্তঃসংযোগগুলির নকশা সবই ডিভাইসের বৈদ্যুতিক এবং তাপীয় চাহিদা দ্বারা নির্ধারিত হয়। একটি ভোক্তা ইলেকট্রনিক্স পণ্যের সর্বোচ্চ কার্যক্ষমতা অর্জনের জন্য, PCB-কে অবশ্যই এই নিখুঁত মানদণ্ডে ডিজাইন এবং তৈরি করতে হবে।
একটি PCB এর ক্ষমতা কার্যকরভাবে মূল্যায়ন করার জন্য, মূল প্রযুক্তিগত বৈশিষ্ট্যগুলি এবং তাদের অর্থ কী তা বোঝা সহায়ক। নীচের সারণীটি আমাদের নকশা এবং উত্পাদন প্রক্রিয়াগুলিতে আমরা নিয়মিতভাবে সম্বোধন করি এমন কিছু গুরুত্বপূর্ণ পরামিতি চিত্রিত করে৷
| প্যারামিটার | সাধারণ স্পেসিফিকেশন | কর্মক্ষমতা উপর প্রভাব |
| অস্তরক ধ্রুবক (Dk) | 3.0 - 4.5 (উপাদান নির্ভর) | সংকেত প্রচারের গতিকে প্রভাবিত করে; উচ্চ-ফ্রিকোয়েন্সি প্রতিবন্ধকতা মিলের জন্য গুরুত্বপূর্ণ। |
| অপচয় ফ্যাক্টর (Df) | 0.001 - 0.01 | সংকেত ক্ষতি নির্ধারণ; উচ্চ-গতি, উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনের জন্য নিম্ন মান অপরিহার্য। |
| তাপ পরিবাহিতা (W/m·K) | 0.3 - 1.0 (স্ট্যান্ডার্ড FR4) | তাপ অপচয় পরিচালনা করে; হটস্পট প্রতিরোধ করার জন্য উচ্চ-পাওয়ার ডিভাইসগুলির জন্য উচ্চতর মান প্রয়োজন। |
| প্রতিবন্ধকতা নিয়ন্ত্রণ (Ω) | 50Ω, 75Ω, 90Ω, 100Ω | নিয়ন্ত্রিত প্রতিবন্ধকতা ট্রেস উপর সংকেত অখণ্ডতা নিশ্চিত করে; প্রতিফলন এবং তথ্য ত্রুটি প্রতিরোধ করে। |
| তামার ওজন (ওজ) | 0.5oz থেকে 2oz (অভ্যন্তরীণ স্তর), 1oz থেকে 3oz (বাহ্যিক স্তর) | বর্তমান-বহন ক্ষমতা এবং ট্রেসগুলির তাপ পরিবাহিতা সংজ্ঞায়িত করে। |
| ন্যূনতম ট্রেস প্রস্থ/স্পেসিং | 3mil/3mil (স্ট্যান্ডার্ড) বা কম (HDI) | উচ্চ-ঘনত্বের রাউটিং সক্ষম করে; ক্ষুদ্রকরণের জন্য গুরুত্বপূর্ণ। |
| ন্যূনতম যান্ত্রিক গর্ত আকার | 0.2 মিমি (স্ট্যান্ডার্ড), 0.1 মিমি (লেজার ড্রিলড) | কম্পোনেন্ট লিডের জন্য অনুমতি দেয়; HDI এবং BGA প্যাকেজের জন্য ছোট গর্ত অপরিহার্য। |
এই স্ট্যান্ডার্ড প্যারামিটারগুলি ছাড়াও, উচ্চ-পারফরম্যান্স PCB-এর জন্য প্রায়ই বিশেষ বিবেচনার প্রয়োজন হয়। উদাহরণস্বরূপ, একটি 5G বেস স্টেশনের জন্য একটি PCB-এর জন্য মাল্টি-গিগাহার্টজ ফ্রিকোয়েন্সিতে সংকেত অখণ্ডতা বজায় রাখতে PTFE বা সিরামিক-ভরা হাইড্রোকার্বনের মতো খুব কম Df উপাদানের প্রয়োজন হবে। একটি পাওয়ার বৈদ্যুতিন সংকেতের মেরু বদল করার জন্য একটি PCB এর উচ্চ স্রোত পরিচালনা করার জন্য ভারী তামার স্তরের প্রয়োজন হবে এবং বিদ্যুৎ উপাদানগুলি থেকে তাপকে দূরে সরানোর জন্য তাপীয় ভিয়াস প্রয়োজন হবে। আমাদের কারখানা এশেনজেন আইসেন ইলেকট্রনিক্স কোং, লিমিটেডএই বৈচিত্র্যময় চাহিদাগুলিকে সমর্থন করার জন্য উন্নত উপকরণ এবং প্রক্রিয়াগুলির একটি বিস্তৃত পোর্টফোলিও রয়েছে৷ আমাদের বিস্তৃত উচ্চ-পারফরম্যান্স সামগ্রীর বিস্তৃত অভিজ্ঞতা রয়েছে এবং আপনার নির্দিষ্ট কর্মক্ষমতা প্রয়োজনীয়তার জন্য সর্বোত্তম উপাদান নির্বাচন করার বিষয়ে বিশেষজ্ঞ নির্দেশিকা প্রদান করতে পারি।কনজিউমার ইলেকট্রনিক্স পিসিবি এবং পিসিবিএ. এই দক্ষতা শুধু উপকরণ বোঝার জন্য নয়; এটি বস্তুগত বৈশিষ্ট্য, সার্কিট বিন্যাস এবং উত্পাদন প্রক্রিয়ার মধ্যে জটিল ইন্টারপ্লে বোঝার বিষয়ে, চূড়ান্ত পণ্যটি উদ্দেশ্য অনুসারে কাজ করে তা নিশ্চিত করা।
কিভাবে উন্নত উৎপাদন প্রক্রিয়া নির্ভরযোগ্যতা বাড়ায়?
একটি ভোক্তা ইলেকট্রনিক পণ্যের নির্ভরযোগ্যতা সরাসরি তার PCB এবং PCBA এর নির্ভরযোগ্যতার সাথে আবদ্ধ। এমনকি সবচেয়ে নিখুঁত নকশাটিও তৈরি করা ত্রুটি যেমন সোল্ডার শূন্যতা, মাইক্রো-ফাটল বা দুর্বল প্লেটিং দ্বারা পূর্বাবস্থায় ফিরিয়ে আনা যেতে পারে। উচ্চ-পারফরম্যান্স ডিভাইসগুলি এমন উত্পাদন প্রক্রিয়াগুলির দাবি করে যা শিল্পের মানদণ্ডের বাইরে চলে যায় এমন নির্ভরযোগ্যতার স্তর নিশ্চিত করতে যা দৈনন্দিন ব্যবহারের কঠোরতা, পরিবেশগত চাপ এবং দীর্ঘ অপারেটিং ঘন্টা সহ্য করতে পারে। এখানেই উন্নত উত্পাদন ক্ষমতা এবং মানের সংস্কৃতিতে বিনিয়োগ মূল পার্থক্যকারী হয়ে ওঠে।
প্রক্রিয়াটি শুরু হয় পিসিবি তৈরির মাধ্যমে। আমাদের কারখানাটি ল্যামিনেশন প্রক্রিয়ার আগে বোর্ড পৃষ্ঠ পরিষ্কার করার জন্য একটি অত্যাধুনিক প্লাজমা এচিং সিস্টেম দিয়ে সজ্জিত। এই উন্নত পদ্ধতিটি পৃষ্ঠে মাইক্রো-রুফেনিং তৈরি করে, নাটকীয়ভাবে ডাইইলেকট্রিক স্তর এবং তামার মধ্যে বন্ধনের শক্তিকে উন্নত করে, যা তাপীয় চাপের অধীনে ডিলামিনেশন প্রতিরোধের জন্য গুরুত্বপূর্ণ। তারপরে আমরা মাইক্রোভিয়াস তৈরি করতে উন্নত লেজার ড্রিলিং সিস্টেম ব্যবহার করি, যা উচ্চ-ঘনত্বের আন্তঃসংযোগ (HDI) ডিজাইনের জন্য অপরিহার্য। এই সিস্টেমগুলি 100µm এবং নীচের সুনির্দিষ্ট মাইক্রোভিয়া ব্যাস অর্জন করতে পারে, জটিল, উচ্চ-পারফরম্যান্স ডিভাইসগুলির জন্য প্রয়োজনীয় স্তর-থেকে-স্তর সংযোগগুলি সক্ষম করে। এটি একটি স্বয়ংক্রিয় অপটিক্যাল ইন্সপেকশন (AOI) সিস্টেম দ্বারা অনুসরণ করা হয় যা উচ্চ-রেজোলিউশন ক্যামেরা ব্যবহার করে বোর্ডের ত্রুটি যেমন খোলা, শর্টস এবং অপর্যাপ্ত তামার জন্য, সমাবেশের আগে বোর্ডের অখণ্ডতা নিশ্চিত করে।
PCBA পর্বের সময়, আমরা উন্নত পরিদর্শন প্রযুক্তির একটি পরিসর স্থাপন করি যা প্রতিটি সোল্ডার জয়েন্টের গুণমান নিশ্চিত করে। উদাহরণ স্বরূপ, আমরা 3D স্বয়ংক্রিয় অপটিক্যাল ইন্সপেকশন (AOI) মেশিন ব্যবহার করি যেগুলি অপর্যাপ্ত ভেটিং, কম্পোনেন্ট স্কু, বা সোল্ডার ব্রিজিংয়ের মতো ত্রুটিগুলি সনাক্ত করতে একাধিক কোণ থেকে সোল্ডার জয়েন্টগুলির আকৃতি দেখে। অত্যন্ত গুরুত্বপূর্ণ বোর্ডগুলির জন্য, বিশেষ করে যাদের অনেকগুলি BGA উপাদান রয়েছে, আমরা 3D এক্স-রে পরিদর্শন ব্যবহার করি। এই অ-ধ্বংসাত্মক কৌশলটি আমাদেরকে উপাদানটির মধ্য দিয়ে দেখতে এবং নীচের সোল্ডার জয়েন্টগুলি পরিদর্শন করতে দেয়, স্ট্যান্ডার্ড AOI-এর কাছে অদৃশ্য শূন্যস্থানগুলি সনাক্ত করে। আমরা এই পরিদর্শন ফলাফল ক্রমাগত নিরীক্ষণ করার জন্য একটি পদ্ধতিগত পদ্ধতির প্রতিষ্ঠা করেছি। এই ডেটা আমাদেরকে এটিকে অপ্টিমাইজ করতে, বিভিন্নতা কমাতে এবং সময়ের সাথে ফলন উন্নত করতে সাহায্য করার জন্য প্রক্রিয়ার মধ্যে ফেরত দেওয়া হয়। উন্নত প্রযুক্তি এবং ডেটা-চালিত প্রক্রিয়া নিয়ন্ত্রণ উভয়ের প্রতি এই প্রতিশ্রুতি নিশ্চিত করে যেকনজিউমার ইলেকট্রনিক্স পিসিবি এবং পিসিবিএআমাদের কারখানা ছেড়ে যাওয়া শুধুমাত্র উচ্চ-কর্মক্ষমতা কিন্তু উল্লেখযোগ্যভাবে নির্ভরযোগ্য নয়।
প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)
প্রশ্ন 1: উচ্চ-গতির ডিজিটাল কনজিউমার ইলেকট্রনিক্সের জন্য কোন ধরনের PCB উপাদান সেরা?
উত্তর: পছন্দটি সিগন্যালের অপারেটিং ফ্রিকোয়েন্সির উপর নির্ভর করে। স্ট্যান্ডার্ড হাই-স্পিড ডিজিটালের জন্য, যেমন DDR মেমরি বা USB 3.0, সঠিকভাবে নিয়ন্ত্রিত হলে স্ট্যান্ডার্ড FR-4 প্রায়ই যথেষ্ট। মাল্টি-গিগাহার্টজ রেঞ্জের সিগন্যালের জন্য, যেমন 5G বা হাই-স্পিড নেটওয়ার্কিং ডিভাইসে পাওয়া যায়, সিগন্যালের অখণ্ডতা বজায় রাখার জন্য কম অস্তরক ধ্রুবক এবং কম অপসারণ ফ্যাক্টর সহ রজার্স/আইসোলার মতো উপকরণ প্রয়োজন। আমাদের প্রকৌশল দল আপনাকে আপনার কর্মক্ষমতা এবং বাজেটের প্রয়োজনীয়তার উপর ভিত্তি করে আপনার নির্দিষ্ট অ্যাপ্লিকেশনের জন্য সঠিক উপাদান নির্বাচন করতে সাহায্য করতে পারে।
প্রশ্ন 2: PCB এবং PCBA এর মধ্যে পার্থক্য কি?

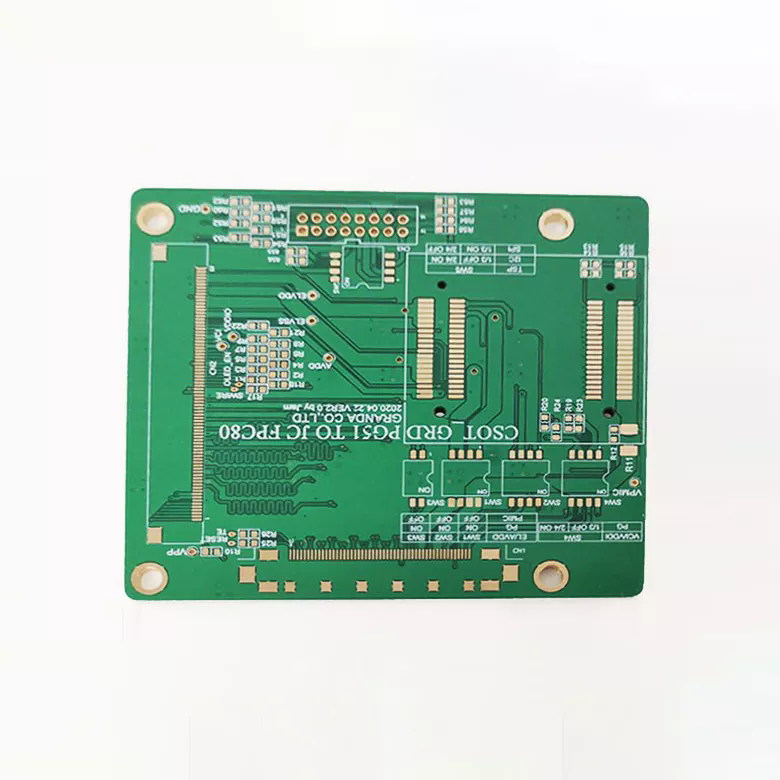

উত্তর: একটি PCB (প্রিন্টেড সার্কিট বোর্ড) হল বেয়ার বোর্ড—তামার চিহ্ন এবং প্যাড সহ ফাইবারগ্লাস সাবস্ট্রেট, কিন্তু কোনো ইলেকট্রনিক উপাদান ছাড়াই। একটি পিসিবিএ (প্রিন্টেড সার্কিট বোর্ড অ্যাসেম্বলি) হল চূড়ান্ত, কার্যকরী বোর্ড যা এসএমটি এবং থ্রু-হোল সোল্ডারিংয়ের মতো প্রক্রিয়াগুলির মাধ্যমে উপাদানগুলির সাথে তৈরি করা হয়েছে। PCBA হল যা আপনার ইলেকট্রনিক ডিভাইসে যায়। শেনজেন আইসেন ইলেকট্রনিক্স কোং, লিমিটেড কনজিউমার ইলেকট্রনিক্স পিসিবি এবং পিসিবিএর জন্য একটি সম্পূর্ণ ম্যানুফ্যাকচারিং সমাধান প্রদান করে উভয় পরিষেবা প্রদান করে।
প্রশ্ন 3: কিভাবে একজন প্রস্তুতকারক বৃহৎ উৎপাদনের মাধ্যমে সামঞ্জস্যপূর্ণ PCBA গুণমান নিশ্চিত করে?
উত্তর: স্বয়ংক্রিয় উত্পাদন, পরিসংখ্যানগত প্রক্রিয়া নিয়ন্ত্রণ, এবং কঠোর মান ব্যবস্থাপনা সিস্টেমের সমন্বয়ের মাধ্যমে সামঞ্জস্যতা অর্জন করা হয়। এর মধ্যে রয়েছে উচ্চ-নির্ভুল স্বয়ংক্রিয় সমাবেশ লাইনের ব্যবহার, স্টেনসিল প্রিন্টিং এবং রিফ্লো-এর মতো প্রক্রিয়াগুলির রিয়েল-টাইম পর্যবেক্ষণ, সরঞ্জামের নিয়মিত ক্রমাঙ্কন এবং AOI এবং এক্স-রে ব্যবহার করে ব্যাপক চূড়ান্ত পরিদর্শন। এটি নিশ্চিত করে যে প্রথম বোর্ড এবং দশ-হাজারতম বোর্ড একই নির্ভুল মানদণ্ডে নির্মিত হয়েছে।
প্রশ্ন 4: Shenzhen Aisen Electronics Co., Ltd. সমর্থন প্রোটোটাইপ এবং নতুন পণ্য পরিচিতি (NPI)?
উত্তর: হ্যাঁ, আমরা প্রাথমিক প্রোটোটাইপ রান থেকে শুরু করে উচ্চ-ভলিউম উৎপাদন পর্যন্ত সম্পূর্ণ পরিসরের সমর্থন প্রদান করি। আমাদের কারখানাটি দ্রুত-মোড়ের প্রোটোটাইপগুলি পরিচালনা করার জন্য সেট আপ করা হয়েছে, যা আপনাকে ব্যাপক উত্পাদনে প্রতিশ্রুতিবদ্ধ হওয়ার আগে আপনার নকশা পরীক্ষা এবং পরিমার্জিত করার অনুমতি দেয়। প্রোটোটাইপ থেকে উৎপাদনে একটি মসৃণ রূপান্তর নিশ্চিত করে এবং বাজার থেকে বাজারের সময় কমানোর জন্য আমরা আমাদের প্রক্রিয়াগুলির জন্য আপনার ডিজাইনকে অপ্টিমাইজ করার জন্য ডিজাইন ফর ম্যানুফ্যাকচারেবিলিটি (DFM) পর্যালোচনা অফার করি।
প্রশ্ন 5: কনজিউমার ইলেকট্রনিক্স পিসিবি এবং পিসিবিএর জন্য সাধারণ লিড টাইমগুলি কী কী?
উত্তর: লিডের সময় পরিবর্তনশীল এবং বোর্ডের জটিলতা এবং প্রয়োজনীয় পরিমাণের উপর নির্ভর করে। সাধারণ বোর্ডের স্ট্যান্ডার্ড প্রোটোটাইপ রানের জন্য, আমরা প্রায়ই 5-7 দিনের মধ্যে বিতরণ করতে পারি। জটিল, মাল্টি-লেয়ার এইচডিআই বোর্ডের জন্য উচ্চ ভলিউম, লিড টাইম সাধারণত 3-4 সপ্তাহ। আমরা আমাদের গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করি তাদের নির্দিষ্ট প্রকল্পের পরামিতিগুলির উপর ভিত্তি করে সবচেয়ে সঠিক লিড টাইম অনুমান প্রদান করতে এবং কঠোর সময়সীমা পূরণের জন্য সময়সূচী পরিচালনা করতে সক্রিয়।
উপসংহার: উচ্চ-কর্মক্ষমতা সাফল্যের জন্য অংশীদারিত্ব
একটি উচ্চ-পারফরম্যান্স ইলেকট্রনিক ধারণা থেকে একটি বাজার-প্রস্তুত পণ্যের যাত্রা একটি জটিল, এবং PCB এবং PCBA হল সেই গুরুত্বপূর্ণ ভিত্তি যার উপর সেই সাফল্য গড়ে উঠেছে। আমরা যেমন অন্বেষণ করেছি, এগুলি কেবল পণ্য নয় বরং জটিল প্রকৌশল ব্যবস্থা যেগুলির সম্পূর্ণ সম্ভাবনা উপলব্ধি করার জন্য উপকরণ, নকশা এবং উন্নত উত্পাদনে গভীর দক্ষতার প্রয়োজন। প্রযুক্তির বিবর্তন থেকে শুরু করে ক্ষুদ্রকরণের চ্যালেঞ্জ এবং মান নিয়ন্ত্রণের কঠোরতা পর্যন্ত, PCB এবং PCBA-এর প্রতিটি দিককে সতর্কতার সাথে পরিচালনা করতে হবে।
আপনি যদি একটি পরবর্তী প্রজন্মের ভোক্তা ইলেকট্রনিক ডিভাইস তৈরি করেন, তাহলে আপনার এমন একজন উত্পাদনকারী অংশীদার প্রয়োজন যে এই জটিলতাগুলি বোঝে।যোগাযোগ করুন Shenzhen Aisen Electronics Co.,Ltd. আজএকটি ব্যাপক পরামর্শের জন্য। উপাদান নির্বাচন থেকে চূড়ান্ত সমাবেশ এবং পরীক্ষার জন্য আপনার নির্দিষ্ট ডিজাইনের প্রয়োজনীয়তার জন্য সর্বোত্তম PCB এবং PCBA সমাধান নির্ধারণ করতে আমাদের বিশেষজ্ঞ দল আপনার সাথে কাজ করবে। আমরা আপনার সাফল্যে একটি কৌশলগত অংশীদার হতে প্রতিশ্রুতিবদ্ধ।Shenzhen Aisen Electronics Co.,Ltd থেকে এখনই আপনার বিনামূল্যে পরামর্শের জন্য অনুরোধ করুন। এবং আবিষ্কার করুন কিভাবে আমাদের উচ্চ-মানের PCB এবং PCBA সমাধানগুলি আপনার উচ্চ-কর্মক্ষমতা ইলেকট্রনিক পণ্যগুলিকে শক্তি দিতে পারে।
