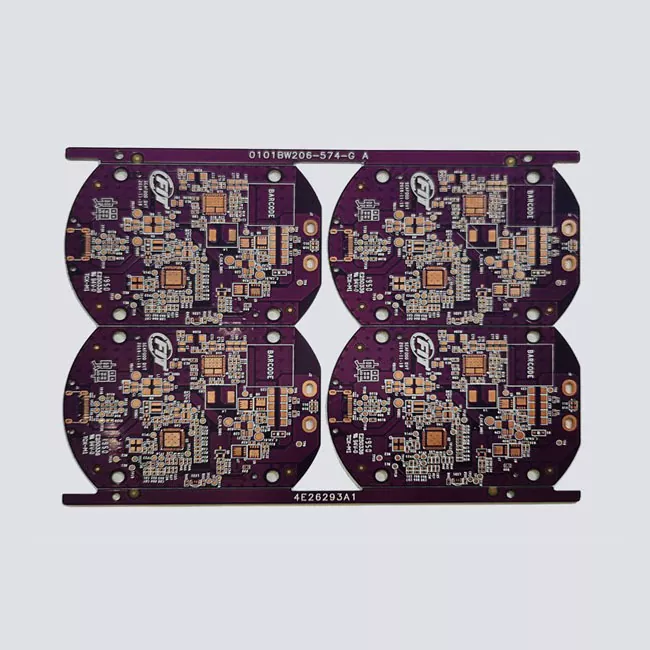

স্যাটেলাইট নেভিগেশন GPS PCB

স্যাটেলাইট নেভিগেশন সিস্টেম স্থিতিশীল সংকেত গ্রহণ এবং সঠিক তথ্য প্রক্রিয়াকরণের উপর নির্ভর করে। একটি GPS PCB শুধুমাত্র ইলেকট্রনিক উপাদানগুলির জন্য একটি সংযোগ প্ল্যাটফর্ম নয় বরং এটি একটি গুরুত্বপূর্ণ অংশ যা অ্যান্টেনার কার্যকারিতা, RF ট্রান্সমিশন গুণমান এবং অবস্থান নির্ভুলতাকে প্রভাবিত করে। Aisen Electronics Co., Ltd. এ, আমরা স্যাটেলাইট নেভিগেশন GPS PCB তৈরি করি যেখানে সিগন্যালের স্থায়িত্ব, কমপ্যাক্ট ডিজাইন এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা অপরিহার্য। আমাদের উত্পাদন পদ্ধতি পিসিবি স্ট্যাক-আপ ডিজাইন থেকে চূড়ান্ত পরিদর্শন পর্যন্ত বৈদ্যুতিক কর্মক্ষমতা নিয়ন্ত্রণের উপর দৃষ্টি নিবদ্ধ করে।

স্যাটেলাইট নেভিগেশন অ্যাপ্লিকেশনের জন্য মূল PCB প্রযুক্তি

RF সংকেত অখণ্ডতা এবং প্রতিবন্ধকতা নিয়ন্ত্রণ

জিপিএস এবং জিএনএসএস সিস্টেমগুলি অত্যন্ত দুর্বল স্যাটেলাইট সংকেত পায়, যার অর্থ এমনকি ছোট ট্রান্সমিশন ক্ষতি পজিশনিং কর্মক্ষমতা প্রভাবিত করতে পারে।

আমাদের GPS PCB ম্যানুফ্যাকচারিং নিয়ন্ত্রিত প্রতিবন্ধক ডিজাইন সমর্থন করে, যার মধ্যে 50Ω RF ট্রান্সমিশন প্রয়োজনীয়তা সাধারণত অ্যান্টেনা এবং রিসিভার সার্কিটে ব্যবহৃত হয়। সঠিক স্ট্যাক-আপ পরিকল্পনা, অস্তরক উপাদান নির্বাচন, এবং তামার বেধ নিয়ন্ত্রণ সংকেত প্রতিফলন কমাতে এবং সামঞ্জস্যপূর্ণ RF কর্মক্ষমতা বজায় রাখতে সাহায্য করে।

উচ্চ-ফ্রিকোয়েন্সি জিপিএস অ্যাপ্লিকেশনগুলির জন্য, আমরা অপ্টিমাইজ করতে গ্রাহকদের সাথে কাজ করি:

• আরএফ ট্রেস রাউটিং
• স্থল সমতল নকশা
• বর্তমান পাথ ফিরে
• অ্যান্টেনা মেলে এলাকা

এই বিষয়গুলি বিশেষ করে কমপ্যাক্ট নেভিগেশন ডিভাইসগুলির জন্য গুরুত্বপূর্ণ যেখানে PCB স্থান সীমিত।

এইচডিআই এবং মিনিয়েচারাইজড জিপিএস সার্কিট ডিজাইন

মাল্টি-ব্যান্ড পজিশনিং, ওয়্যারলেস কমিউনিকেশন এবং সেন্সর ইন্টারফেস সহ আরও ফাংশন সংহত করার সময় আধুনিক জিপিএস মডিউলগুলি ছোট হয়ে যাচ্ছে।

আমাদের HDI PCB ক্ষমতাগুলি ডিজাইনারদের মাইক্রোভিয়া প্রযুক্তি এবং অপ্টিমাইজড লেয়ার স্ট্রাকচারের মাধ্যমে উচ্চতর উপাদানের ঘনত্ব অর্জন করতে দেয়। এটি বৈদ্যুতিক কর্মক্ষমতা বলিদান ছাড়াই কমপ্যাক্ট GNSS ডিভাইসগুলিকে সমর্থন করে।

সাধারণ ক্ষমতা অন্তর্ভুক্ত:

• 1+N+1 এবং 2+N+2 HDI কাঠামো
• মাইক্রো ভিয়াস 0.1 মিমি পর্যন্ত
• ফাইন লাইন এবং স্পেস ম্যানুফ্যাকচারিং
• মাল্টি-লেয়ার রাউটিং অপ্টিমাইজেশান

এই প্রযুক্তিগুলি পোর্টেবল নেভিগেশন সরঞ্জাম, ট্র্যাকিং টার্মিনাল এবং এমবেডেড পজিশনিং মডিউলগুলির জন্য উপযুক্ত।

জিপিএস পিসিবি ম্যানুফ্যাকচারিং স্পেসিফিকেশন

আইসেন ইলেকট্রনিক্স বিভিন্ন নেভিগেশন সিস্টেমের প্রয়োজনীয়তা অনুসারে নমনীয় উত্পাদন বিকল্প সরবরাহ করে।

অ্যাপ্লিকেশন-নির্দিষ্ট জিপিএস পিসিবি ডিজাইন বিবেচনা

স্বয়ংচালিত নেভিগেশন PCB

স্বয়ংচালিত জিপিএস সিস্টেমগুলি কম্পন, তাপমাত্রা পরিবর্তন এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ দ্বারা প্রভাবিত পরিবেশে কাজ করে।

যানবাহন নেভিগেশন অ্যাপ্লিকেশনের জন্য, আমাদের PCB ডিজাইনগুলি ফোকাস করে:

• যানবাহন চলাচলের সময় স্থিতিশীল সংকেত সংক্রমণ
• ক্রমাগত অপারেশন জন্য তাপ নির্ভরযোগ্যতা
• পরিবেশগত আর্দ্রতার বিরুদ্ধে সুরক্ষা
• স্বয়ংচালিত ইলেকট্রনিক সিস্টেমের সাথে সামঞ্জস্যপূর্ণ

এই বিবেচনাগুলি GPS মডিউলগুলিকে দীর্ঘমেয়াদী যানবাহন পরিচালনার সময় সামঞ্জস্যপূর্ণ অবস্থানের কার্যকারিতা বজায় রাখতে সহায়তা করে।

সামুদ্রিক এবং আউটডোর পজিশনিং সরঞ্জাম

সামুদ্রিক জিপিএস ডিভাইসগুলির আর্দ্রতা, তাপমাত্রার তারতম্য এবং বহিরঙ্গন পরিস্থিতিতে ক্রমাগত এক্সপোজারের কারণে শক্তিশালী পরিবেশগত প্রতিরোধের প্রয়োজন।

এই অ্যাপ্লিকেশনগুলির জন্য পিসিবি ডিজাইনের সাধারণত প্রয়োজন হয়:

• উন্নত আর্দ্রতা সুরক্ষা
• নির্ভরযোগ্য পৃষ্ঠ সমাপ্তি
• দৃঢ় ঝাল যৌথ কর্মক্ষমতা
• স্থিতিশীল বৈদ্যুতিক বৈশিষ্ট্য

ইন্ডাস্ট্রিয়াল ট্র্যাকিং এবং আইওটি পজিশনিং ডিভাইস

শিল্প ট্র্যাকিং সরঞ্জামগুলি প্রায়ই দীর্ঘ অপারেটিং চক্র সহ কমপ্যাক্ট PCB ডিজাইনের প্রয়োজন হয়।

আমাদের জিপিএস পিসিবি সমাধানগুলি অ্যাপ্লিকেশন সমর্থন করে যেমন:

• ফ্লিট ট্র্যাকিং টার্মিনাল
• সম্পদ পর্যবেক্ষণ সিস্টেম
• রিমোট পজিশনিং ডিভাইস
• স্মার্ট লজিস্টিক সরঞ্জাম

উত্পাদন প্রক্রিয়া বৈদ্যুতিক নির্ভরযোগ্যতার উপর দৃষ্টি নিবদ্ধ করে

উপাদান নির্বাচন থেকে চূড়ান্ত পরীক্ষা পর্যন্ত PCB গুণমান নিয়ন্ত্রণ

GPS PCB কর্মক্ষমতা উত্পাদনের ধারাবাহিকতার উপর ব্যাপকভাবে নির্ভর করে। ডাইইলেকট্রিক বেধ, তামার বন্টন বা ড্রিলিং নির্ভুলতার একটি ছোট পরিবর্তন RF বৈশিষ্ট্যগুলিকে প্রভাবিত করতে পারে।

আমাদের উত্পাদন প্রক্রিয়া অন্তর্ভুক্ত:

ইনকামিং উপাদান পরিদর্শন
লেমিনেটের গুণমান, তামার বেধ এবং সরবরাহকারীর সম্মতি সহ স্পেসিফিকেশন যাচাই করতে উৎপাদনের আগে কাঁচামাল পরীক্ষা করা হয়।

উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ
PCB তৈরির সময়, ড্রিলিং নির্ভুলতা, স্তর সারিবদ্ধকরণ, তামার বেধ এবং প্রতিবন্ধকতার প্রয়োজনীয়তার মতো গুরুত্বপূর্ণ পরামিতিগুলি পর্যবেক্ষণ করা হয়।

বৈদ্যুতিক এবং কার্যকরী পরীক্ষা
সমাপ্ত বোর্ডগুলি AOI পরিদর্শন, বৈদ্যুতিক পরীক্ষা, এবং চালানের আগে উপস্থিতি যাচাই সহ পরিদর্শন পদ্ধতির মধ্য দিয়ে যায়।

এই প্রক্রিয়াটি নিশ্চিত করতে সাহায্য করে যে প্রতিটি জিপিএস পিসিবি চূড়ান্ত সমাবেশে প্রবেশ করার আগে গ্রাহকের ডিজাইনের প্রয়োজনীয়তা পূরণ করে।

প্রোটোটাইপ থেকে ভর উৎপাদন সমর্থন

বিভিন্ন জিপিএস প্রকল্পের জন্য বিভিন্ন উত্পাদন পদ্ধতির প্রয়োজন। বড় আকারের উত্পাদনে যাওয়ার আগে ইঞ্জিনিয়ারিং দলগুলির প্রায়শই দ্রুত প্রোটোটাইপ যাচাইকরণের প্রয়োজন হয়।

আইসেন ইলেকট্রনিক্স সমর্থন করে:

প্রাথমিক নকশা যাচাইকরণের জন্য প্রোটোটাইপ PCB উত্পাদন

বাজার পরীক্ষার জন্য ছোট ব্যাচ উত্পাদন

বাণিজ্যিক নেভিগেশন সরঞ্জাম জন্য ভলিউম উত্পাদন

আমাদের ইঞ্জিনিয়ারিং টিম উৎপাদন শুরু হওয়ার আগে PCB উত্পাদনশীলতা পর্যালোচনা, স্ট্যাক-আপ সুপারিশ এবং ডিজাইন অপ্টিমাইজেশানে সহায়তা করতে পারে।

জিপিএস পিসিবি উন্নয়নের জন্য প্রকৌশল সহায়তা

সফল GPS PCB প্রকল্পগুলির উত্পাদন ক্ষমতার চেয়ে বেশি প্রয়োজন। বিকাশের সময়, আমাদের প্রকৌশলীরা গ্রাহকদের সহায়তা করে:

• পিসিবি লেআউট পর্যালোচনা
• স্ট্যাক আপ সুপারিশ
• আরএফ নকশা বিবেচনা
• উত্পাদন সম্ভাব্যতা বিশ্লেষণ
• উত্পাদন অপ্টিমাইজেশান পরামর্শ

এটি রিডিজাইন ঝুঁকি কমাতে সাহায্য করে এবং প্রোটোটাইপ থেকে উৎপাদনে রূপান্তর উন্নত করে।

কেন জিপিএস পিসিবি উত্পাদনের জন্য আইসেন ইলেকট্রনিক্স চয়ন করবেন?

একটি GPS PCB সরবরাহকারী বেছে নেওয়ার জন্য শুধুমাত্র উৎপাদন ক্ষমতাই নয়, স্যাটেলাইট যোগাযোগের প্রয়োজনীয়তার প্রযুক্তিগত বোঝারও মূল্যায়ন করা প্রয়োজন।

Aisen Electronics Co., Ltd. গ্রাহকদের নির্ভরযোগ্য নেভিগেশন পণ্য বিকাশে সহায়তা করার জন্য প্রকৌশল সহায়তার সাথে PCB তৈরির অভিজ্ঞতাকে একত্রিত করে।

আমাদের সুবিধার মধ্যে রয়েছে:

• মাল্টি-লেয়ার এবং এইচডিআই পিসিবি উৎপাদনে অভিজ্ঞতা
• RF-ভিত্তিক PCB ডিজাইনের জন্য ক্ষমতা
• প্রোটোটাইপ থেকে ভলিউম উত্পাদন নমনীয় সমর্থন
• সংকেত অখণ্ডতা এবং উত্পাদন ধারাবাহিকতা উপর ফোকাস

আমরা GPS সার্কিট বোর্ড তৈরি করতে গ্রাহকদের সাথে কাজ করি যা মোটরগাড়ি, সামুদ্রিক, শিল্প এবং ভোক্তা নেভিগেশন সিস্টেমে ব্যবহারিক প্রয়োগের প্রয়োজনীয়তা পূরণ করে।

FAQ

GPS মডিউলের জন্য সাধারণত কোন ধরনের PCB ব্যবহার করা হয়?

জিপিএস মডিউলগুলিতে সাধারণত নিয়ন্ত্রিত প্রতিবন্ধকতা এবং অপ্টিমাইজ করা আরএফ রাউটিং সহ বহু-স্তর পিসিবিগুলির প্রয়োজন হয়। PCB কাঠামো অ্যান্টেনা ডিজাইন, ফ্রিকোয়েন্সি প্রয়োজনীয়তা এবং ডিভাইসের আকারের উপর নির্ভর করে।

কেন জিপিএস পিসিবি প্রতিবন্ধকতা নিয়ন্ত্রণ প্রয়োজন?

জিপিএস সংকেতগুলি উচ্চ ফ্রিকোয়েন্সিতে কাজ করে এবং সংকেত ক্ষতির প্রতি সংবেদনশীল। নিয়ন্ত্রিত প্রতিবন্ধকতা অ্যান্টেনা এবং রিসিভার সার্কিটের মধ্যে স্থিতিশীল আরএফ সংক্রমণ বজায় রাখতে সাহায্য করে।

জিপিএস পিসিবি কি মাল্টি-ব্যান্ড জিএনএসএস সিস্টেম সমর্থন করতে পারে?

হ্যাঁ। স্যাটেলাইট নেভিগেশন জিপিএস পিসিবি মাল্টি-ব্যান্ড জিএনএসএস অ্যাপ্লিকেশনের জন্য ডিজাইন করা যেতে পারে, যার মধ্যে জিপিএস, গ্যালিলিও, গ্লোনাস এবং বেইডু সংকেত ব্যবহার করা সিস্টেমগুলি অন্তর্ভুক্ত রয়েছে।

জিপিএস সার্কিট বোর্ডের জন্য কোন উপকরণ উপযুক্ত?

উপাদান নির্বাচন ফ্রিকোয়েন্সি প্রয়োজনীয়তা উপর নির্ভর করে। স্ট্যান্ডার্ড FR4 অনেক অ্যাপ্লিকেশন সমর্থন করতে পারে, যখন উচ্চ-ফ্রিকোয়েন্সি ল্যামিনেট উন্নত RF কর্মক্ষমতা জন্য পছন্দ করা হয়।

আপনি কি জিপিএস পিসিবি প্রোটোটাইপ উত্পাদন প্রদান করেন?

হ্যাঁ। আইসেন ইলেকট্রনিক্স প্রোটোটাইপ ডেভেলপমেন্ট, ছোট ব্যাচের উৎপাদন এবং ভলিউম ম্যানুফ্যাকচারিং সমর্থন করে।

আপনি কিভাবে জিপিএস পিসিবি মান পরীক্ষা করবেন?

পরীক্ষায় AOI পরিদর্শন, বৈদ্যুতিক পরীক্ষা, প্রতিবন্ধকতা যাচাইকরণ, এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উত্পাদন গুণমান পরিদর্শন অন্তর্ভুক্ত থাকতে পারে।

আইসেন ইলেকট্রনিক্সের সাথে আপনার জিপিএস পিসিবি প্রকল্প শুরু করুন

আপনি যদি নেভিগেশন ইকুইপমেন্ট, GNSS মডিউল বা পজিশনিং সিস্টেম ডেভেলপ করেন, Aisen Electronics Co., Ltd. প্রোটোটাইপ ভ্যালিডেশন থেকে শুরু করে ব্যাপক উৎপাদন পর্যন্ত PCB ম্যানুফ্যাকচারিং সাপোর্ট প্রদান করতে পারে।

স্তর গঠন, RF কর্মক্ষমতা, উপাদান নির্বাচন, এবং উত্পাদন পরিকল্পনা সহ আপনার GPS PCB প্রয়োজনীয়তা নিয়ে আলোচনা করতে আমাদের প্রকৌশল দলের সাথে যোগাযোগ করুন।
