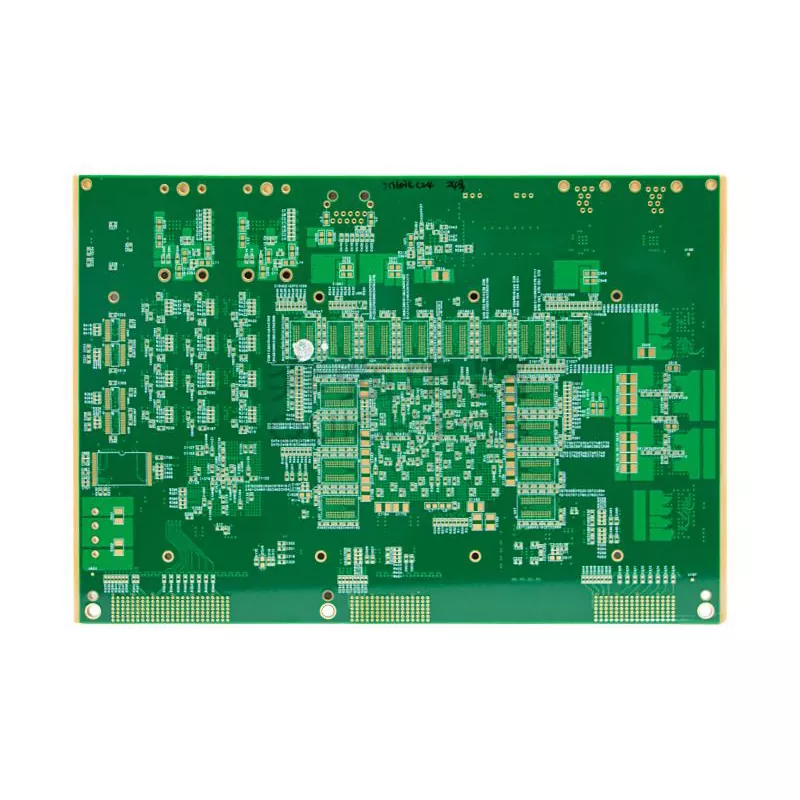

আপনি যখন পরবর্তী প্রজন্মের মহাকাশ মিশন ডিজাইন করছেন, তখন আপনার প্রয়োজন মহাকাশযান যোগাযোগ পিসিবি ব্যবস্থা যা কঠোরতম পরিস্থিতিতে সম্পূর্ণ অটুট গুণমান প্রকাশ করে। Shenzhen Aisen Electronics Co., Ltd.-তে, আমরা এটা পেয়েছি যে যোগাযোগ কাঠামো যে কোনো শাটলের সাহায্য। আমাদের অগ্রগতি তৈরি করার ক্ষমতা গ্যারান্টি দেয় যে আপনার আইটেমটি মহাকাশ অনুসন্ধানের পুঙ্খানুপুঙ্খ অনুরোধগুলি পূরণ করবে, পরিচায়ক পতাকা সংক্রমণ থেকে গভীর মহাকাশ যোগাযোগ পর্যন্ত।
মহাকাশযান যোগাযোগ ব্যবস্থা স্থিতিশীল ইলেকট্রনিক সার্কিটের উপর নির্ভর করে কমান্ড প্রেরণ, সংকেত গ্রহণ এবং স্যাটেলাইট এবং গ্রাউন্ড স্টেশনগুলির মধ্যে মিশন ডেটা স্থানান্তর করতে। এই সিস্টেমগুলির অভ্যন্তরে, PCB শুধুমাত্র একটি সংযোগ প্ল্যাটফর্ম নয় বরং এটি একটি মূল উপাদান যা সংকেত গুণমান, বিদ্যুৎ বিতরণের দক্ষতা এবং দীর্ঘমেয়াদী অপারেটিং স্থিতিশীলতা নির্ধারণ করে।
Aisen Electronics Co., Ltd. স্যাটেলাইট কমিউনিকেশন মডিউল, RF ট্রান্সসিভার, টেলিমেট্রি ইকুইপমেন্ট এবং অনবোর্ড ডেটা প্রসেসিং ইউনিটের জন্য স্পেসক্রাফ্ট কমিউনিকেশন PCBs তৈরি করে যেখানে বৈদ্যুতিক কর্মক্ষমতা বছরের পর বছর ধরে সামঞ্জস্যপূর্ণ থাকতে হবে।
প্রচলিত শিল্প সার্কিট বোর্ডের বিপরীতে, মহাকাশযান যোগাযোগ PCBs অনন্য প্রকৌশল চ্যালেঞ্জের সম্মুখীন হয়। তাদের অবশ্যই ভ্যাকুয়াম অবস্থার অধীনে সিগন্যালের অখণ্ডতা বজায় রাখতে হবে, তাপমাত্রা সাইক্লিং সহ্য করতে হবে, লঞ্চের কম্পন সহ্য করতে হবে এবং স্থাপনের পরে শারীরিক রক্ষণাবেক্ষণ ছাড়াই কাজ করতে হবে।
স্পেসক্রাফ্ট কমিউনিকেশন সিস্টেমে PCB এর ভূমিকা
একটি মহাকাশযান যোগাযোগ ব্যবস্থায় সাধারণত অ্যান্টেনা মডিউল, আরএফ সার্কিট, সিগন্যাল প্রসেসর, পাওয়ার ম্যানেজমেন্ট ইউনিট এবং ডেটা ইন্টারফেস থাকে।
যোগাযোগ PCB এই উপাদানগুলির মধ্যে বৈদ্যুতিক পথ প্রদান করে।
অপারেশন চলাকালীন, প্রাপ্ত রেডিও-ফ্রিকোয়েন্সি সংকেতগুলি যোগাযোগ সার্কিটের মাধ্যমে প্রক্রিয়া করা হয়, ডিজিটাল তথ্যে রূপান্তরিত হয় এবং অনবোর্ড প্রসেসর বা গ্রাউন্ড কমিউনিকেশন সিস্টেমে প্রেরণ করা হয়। প্রতিবন্ধকতা, উপাদান কর্মক্ষমতা, বা সার্কিট কাঠামোর কোনো পরিবর্তন ট্রান্সমিশন দক্ষতা এবং সংকেত নির্ভুলতা প্রভাবিত করতে পারে।
এই কারণে, মহাকাশযান যোগাযোগ PCB ডিজাইনের যত্নশীল নিয়ন্ত্রণ প্রয়োজন:
উচ্চ ফ্রিকোয়েন্সি সংকেত সংক্রমণ
ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ
বিদ্যুৎ বিতরণের স্থিতিশীলতা
তাপ সম্প্রসারণের ধারাবাহিকতা
দীর্ঘমেয়াদী উপাদান নির্ভরযোগ্যতা
স্পেস কমিউনিকেশন অ্যাপ্লিকেশনের জন্য উচ্চ-ফ্রিকোয়েন্সি পিসিবি ডিজাইন
স্পেস কমিউনিকেশন ইকুইপমেন্ট প্রায়ই উচ্চ ফ্রিকোয়েন্সিতে কাজ করে যেখানে এমনকি ছোট সিগন্যাল লস যোগাযোগের দক্ষতা কমিয়ে দিতে পারে।
Aisen Electronics Co., Ltd. নিয়ন্ত্রিত ইম্পিডেন্স রাউটিং, অপ্টিমাইজড লেয়ার স্ট্যাক-আপ ডিজাইন এবং কম-ক্ষতির উপাদান সমাধান সহ RF এবং মাইক্রোওয়েভ অ্যাপ্লিকেশনের জন্য ডিজাইন করা PCB উত্পাদন প্রক্রিয়া সমর্থন করে।
আমাদের প্রকৌশল পদ্ধতির মাধ্যমে স্থিতিশীল বৈদ্যুতিক বৈশিষ্ট্য বজায় রাখার উপর দৃষ্টি নিবদ্ধ করে:
RF সংকেত পাথের জন্য সুনির্দিষ্ট প্রতিবন্ধকতা নিয়ন্ত্রণ
অপ্টিমাইজ করা ট্রান্সমিশন লাইন ডিজাইন
সংকেত প্রতিফলন এবং সন্নিবেশ ক্ষতি হ্রাস
নিয়ন্ত্রিত অস্তরক কর্মক্ষমতা
EMI হ্রাসের জন্য স্থিতিশীল গ্রাউন্ডিং কাঠামো
এই প্রযুক্তিগুলি যোগাযোগ মডিউলগুলিকে স্যাটেলাইট অপারেশনের সময় নির্ভরযোগ্য ডেটা ট্রান্সমিশন বজায় রাখতে সাহায্য করে।
কমপ্যাক্ট স্পেস ইলেকট্রনিক্সের জন্য মাল্টিলেয়ার পিসিবি স্ট্রাকচার
মহাকাশযান ইলেকট্রনিক সিস্টেমের জন্য সীমিত ইনস্টলেশন স্থানের মধ্যে উচ্চ কার্যকারিতা প্রয়োজন। মাল্টিলেয়ার পিসিবি প্রযুক্তি প্রকৌশলীদের কমপ্যাক্ট মাত্রা বজায় রেখে আরও সার্কিট সংহত করতে দেয়।
আইজেন ইলেকট্রনিক্স যোগাযোগ মডিউলগুলির জন্য জটিল স্ট্যাক-আপ ডিজাইন সহ 1 থেকে 32 স্তর পর্যন্ত মাল্টিলেয়ার পিসিবি উত্পাদন সমর্থন করে।
উত্পাদন ক্ষমতা অন্তর্ভুক্ত:
পিসিবি স্তর গণনা: 1-32 স্তর
সর্বোচ্চ প্যানেলের আকার: 650 মিমি × 750 মিমি
বোর্ড বেধ: 0.4 মিমি-5.0 মিমি
কপার বেধ: 6 OZ পর্যন্ত
ন্যূনতম আকারের মাধ্যমে: 0.1 মিমি
ন্যূনতম লাইন প্রস্থ/স্পেসিং: 3/3মিল
উন্নত স্যাটেলাইট ইলেকট্রনিক্সের জন্য উচ্চতর রাউটিং ঘনত্বের প্রয়োজন, HDI কাঠামো PCB আকার এবং ওজন হ্রাস করার সাথে সাথে সংযোগের দক্ষতা উন্নত করতে পারে।
লাইটওয়েট স্যাটেলাইট কমিউনিকেশন মডিউলের জন্য HDI প্রযুক্তি
ওজন হ্রাস মহাকাশযানের নকশায় একটি গুরুত্বপূর্ণ বিবেচ্য কারণ প্রতিটি অতিরিক্ত গ্রাম উৎক্ষেপণের খরচ বাড়ায়।
এইচডিআই পিসিবি প্রযুক্তি ডিজাইনারদের লেজার মাইক্রোভিয়াস, ফাইন-লাইন রাউটিং এবং অপ্টিমাইজড লেয়ার সংযোগের মাধ্যমে কমপ্যাক্ট কমিউনিকেশন সার্কিট তৈরি করতে দেয়।
আইজেন ইলেকট্রনিক্স এইচডিআই পিসিবি সলিউশন সমর্থন করে:
1+N+1 কাঠামো
2+N+2 কাঠামো
লেজার মাইক্রোভিয়া প্রযুক্তি
সূক্ষ্ম-পিচ BGA উপাদান সমাবেশ
উচ্চ-ঘনত্ব সংকেত রাউটিং
এই কাঠামোগুলি ইঞ্জিনিয়ারদের বৈদ্যুতিক কর্মক্ষমতা বলিদান ছাড়াই ছোট যোগাযোগ মডিউলগুলি অর্জন করতে সহায়তা করে।
ভ্যাকুয়াম এবং চরম তাপমাত্রার অবস্থার জন্য উপাদান নির্বাচন
মহাকাশযান যোগাযোগ PCB গুলি এমন পরিবেশে কাজ করে যেখানে তাপ স্থানান্তর এবং তাপমাত্রা নিয়ন্ত্রণ স্থল অ্যাপ্লিকেশন থেকে খুব আলাদা।
মহাকাশে বায়ু সঞ্চালন ছাড়াই, PCB উপকরণগুলিকে বারবার তাপমাত্রা পরিবর্তনের সময় মাত্রিক স্থিতিশীলতা বজায় রাখতে হবে।
উপাদান নির্বাচন অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর ভিত্তি করে যেমন:
অস্তরক বৈশিষ্ট্য
তাপ সম্প্রসারণের বৈশিষ্ট্য
ফ্রিকোয়েন্সি কর্মক্ষমতা
যান্ত্রিক স্থিতিশীলতা
আইজেন ইলেকট্রনিক্স উচ্চ-ফ্রিকোয়েন্সি যোগাযোগ অ্যাপ্লিকেশনের জন্য উপযুক্ত উপাদান সমাধান সমর্থন করে, যা অস্তরক বৈচিত্র্য এবং তাপ সম্প্রসারণ অমিলের কারণে সৃষ্ট ঝুঁকি কমাতে সাহায্য করে।
স্পেস কমিউনিকেশন PCBs জন্য তাপ ব্যবস্থাপনা নকশা
যোগাযোগ মডিউলগুলি আরএফ উপাদান, প্রসেসর এবং পাওয়ার সার্কিটের মাধ্যমে তাপ উৎপন্ন করে।
যেহেতু মহাকাশযান ঐতিহ্যগত শীতল পদ্ধতির উপর নির্ভর করতে পারে না, পিসিবি তাপ নকশা স্থিতিশীল অপারেশন বজায় রাখার জন্য গুরুত্বপূর্ণ হয়ে ওঠে।
তাপ ব্যবস্থাপনা বিবেচনার মধ্যে রয়েছে:
অপ্টিমাইজ করা তামা বিতরণ
কাঠামোর মাধ্যমে তাপীয়
লেয়ার স্ট্যাক আপ ডিজাইন
উপাদান সামঞ্জস্য মূল্যায়ন
সঠিক তাপ নকশা দীর্ঘমেয়াদী মিশনের সময় তাপমাত্রা-সম্পর্কিত চাপ কমাতে সাহায্য করে।
স্পেস কমিউনিকেশন PCB উত্পাদনের জন্য উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ
Aisen Electronics Co., Ltd. PCB উৎপাদনের সময় ভিন্নতা কমাতে নিয়ন্ত্রিত উৎপাদন পদ্ধতি প্রয়োগ করে।
উত্পাদন প্রক্রিয়া অন্তর্ভুক্ত:
উপাদান পরিদর্শন
অভ্যন্তরীণ স্তর তৈরি
যথার্থ তুরপুন
তামার প্রলেপ
সার্কিট ইমেজিং
AOI পরিদর্শন
সারফেস ফিনিশিং
বৈদ্যুতিক পরীক্ষা
চূড়ান্ত পরিদর্শন
মহাকাশযান যোগাযোগের অ্যাপ্লিকেশনের জন্য, উত্পাদনের সন্ধানযোগ্যতা এবং প্রক্রিয়ার ধারাবাহিকতা অপরিহার্য কারণ বৈদ্যুতিন মডিউলগুলি প্রতিস্থাপন ছাড়াই বছরের পর বছর ধরে কাজ করতে পারে।
স্পেস কমিউনিকেশন PCB নির্ভরযোগ্যতার জন্য পরীক্ষার প্রয়োজনীয়তা
যোগাযোগ সরঞ্জামে একীভূত হওয়ার আগে, PCB-এর বৈদ্যুতিক এবং উত্পাদন যাচাইকরণ প্রয়োজন।
পরীক্ষার সমর্থন অন্তর্ভুক্ত:
বৈদ্যুতিক ধারাবাহিকতা পরীক্ষা
অন্তরণ প্রতিরোধের পরীক্ষা
AOI পরিদর্শন
প্রতিবন্ধকতা যাচাইকরণ
সোল্ডার মানের পরিদর্শন
প্রকল্পের প্রয়োজনীয়তা অনুযায়ী তাপীয় সাইক্লিং মূল্যায়ন
এই পরিদর্শন পদ্ধতিগুলি পিসিবি সমাবেশ এবং সিস্টেম একীকরণের আগে উত্পাদন ঝুঁকি সনাক্ত করতে সহায়তা করে।
অ্যাপ্লিকেশন
আইজেন ইলেকট্রনিক্স বিভিন্ন স্পেস কমিউনিকেশন ইলেকট্রনিক্সে ব্যবহৃত PCB সলিউশন তৈরি করে, যার মধ্যে রয়েছে:
স্যাটেলাইট যোগাযোগ ট্রান্সসিভার
টেলিমেট্রি এবং ট্র্যাকিং সিস্টেম
আরএফ যোগাযোগ মডিউল
অ্যান্টেনা নিয়ন্ত্রণ ইউনিট
অনবোর্ড ডেটা প্রসেসিং সরঞ্জাম
কমিউনিকেশন পেলোড ইলেকট্রনিক্স
প্রতিটি অ্যাপ্লিকেশনের জন্য ফ্রিকোয়েন্সি পরিসীমা, পাওয়ার প্রয়োজনীয়তা এবং মিশনের উদ্দেশ্যগুলির উপর নির্ভর করে বিভিন্ন PCB কাঠামোর প্রয়োজন।
স্পেস কমিউনিকেশন PCB ডেভেলপমেন্টের জন্য ইঞ্জিনিয়ারিং সাপোর্ট
স্পেস কমিউনিকেশন প্রজেক্টের জন্য প্রায়ই PCB নির্মাতাদের ডিজাইনের পর্যায়ে অংশগ্রহণ করতে হয়।
আইজেন ইলেকট্রনিক্স ইঞ্জিনিয়ারিং সহায়তা প্রদান করে যার মধ্যে রয়েছে:
PCB স্ট্যাক আপ সুপারিশ
উপাদান নির্বাচন সহায়তা
উত্পাদন সম্ভাব্যতা পর্যালোচনা
সংকেত অখণ্ডতা বিবেচনা
ডিএফএম বিশ্লেষণ
প্রারম্ভিক প্রকৌশল যোগাযোগ গ্রাহকদের উত্পাদন ঝুঁকি কমাতে এবং নকশা উত্পাদন ক্ষমতা উন্নত করতে সহায়তা করে।
স্পেস কমিউনিকেশন PCB উত্পাদনের জন্য PCB উত্পাদন এবং উচ্চ-ফ্রিকোয়েন্সি ইলেকট্রনিক প্রয়োজনীয়তা উভয় ক্ষেত্রেই অভিজ্ঞতা প্রয়োজন।
Aisen Electronics Co., Ltd. স্যাটেলাইট এবং মহাকাশ যোগাযোগ প্রকল্পগুলিকে সমর্থন করার জন্য মাল্টিলেয়ার PCB উত্পাদন ক্ষমতা, HDI প্রযুক্তি, প্রতিবন্ধকতা নিয়ন্ত্রণের অভিজ্ঞতা এবং প্রক্রিয়া ব্যবস্থাপনাকে একত্রিত করে।
প্রোটোটাইপ ডেভেলপমেন্ট থেকে প্রোডাকশন ম্যানুফ্যাকচারিং পর্যন্ত, আমরা গ্রাহকদের সাথে PCB সলিউশন তৈরি করতে কাজ করি যা মহাকাশ যোগাযোগ ব্যবস্থার বৈদ্যুতিক, যান্ত্রিক এবং পরিবেশগত প্রয়োজনীয়তা পূরণ করে।
FAQ
একটি মহাকাশযান যোগাযোগ PCB কি জন্য ব্যবহৃত হয়?
একটি মহাকাশযান যোগাযোগ PCB স্যাটেলাইট যোগাযোগ সরঞ্জামের ভিতরে আরএফ সার্কিট, প্রসেসর, পাওয়ার সিস্টেম এবং যোগাযোগ ইন্টারফেসগুলিকে সংযুক্ত করে। এটি সংকেত প্রক্রিয়াকরণ, ডেটা ট্রান্সমিশন এবং সিস্টেম নিয়ন্ত্রণ ফাংশন সমর্থন করে।
কেন মহাকাশযান যোগাযোগ PCBs প্রতিবন্ধকতা নিয়ন্ত্রণ প্রয়োজন?
উচ্চ-ফ্রিকোয়েন্সি যোগাযোগ সংকেত প্রতিবন্ধকতা পরিবর্তনের জন্য সংবেদনশীল। সঠিক প্রতিবন্ধকতা নিয়ন্ত্রণ সংকেত প্রতিফলন কমাতে এবং স্থিতিশীল সংক্রমণ কর্মক্ষমতা বজায় রাখতে সাহায্য করে।
স্যাটেলাইট যোগাযোগ অ্যাপ্লিকেশনের জন্য কোন পিসিবি উপকরণগুলি উপযুক্ত?
উপাদান নির্বাচন ফ্রিকোয়েন্সি প্রয়োজনীয়তা, তাপীয় অবস্থা এবং নির্ভরযোগ্যতা লক্ষ্যের উপর নির্ভর করে। আরএফ কমিউনিকেশন সার্কিটের জন্য উচ্চ-ফ্রিকোয়েন্সি কম-ক্ষতির উপকরণগুলি সাধারণত বিবেচনা করা হয়।
আইজেন ইলেকট্রনিক্স কি HDI মহাকাশযান PCB তৈরি করতে পারে?
হ্যাঁ। আইজেন ইলেকট্রনিক্স এইচডিআই পিসিবি কাঠামোকে সমর্থন করে যার মধ্যে লেজার মাইক্রোভিয়াস এবং কমপ্যাক্ট যোগাযোগ মডিউলগুলির জন্য উচ্চ-ঘনত্বের রাউটিং রয়েছে।
আপনি প্রোটোটাইপ এবং ছোট ব্যাচ স্পেস PCB উত্পাদন সমর্থন করেন?
হ্যাঁ। আমরা প্রোটোটাইপ ডেভেলপমেন্ট, ইঞ্জিনিয়ারিং যাচাইকরণ এবং প্রোজেক্টের প্রয়োজনীয়তা অনুযায়ী প্রোডাকশন ম্যানুফ্যাকচারিংকে সমর্থন করি।
যোগাযোগ করুন Aisen Electronics Co., Ltd.
মহাকাশযান যোগাযোগ PCB প্রকল্পগুলির জন্য উচ্চ-ফ্রিকোয়েন্সি কর্মক্ষমতা, মাল্টিলেয়ার উত্পাদন ক্ষমতা এবং প্রকৌশল সহায়তা প্রয়োজন, Aisen Electronics Co., Ltd এর সাথে যোগাযোগ করুন।
PCB এবং PCBA প্রকল্পের জন্য Aisen Electronics-এর সাথে যোগাযোগ করুন। আমাদের প্রকৌশল দল কাস্টমাইজড সমাধান, দ্রুত প্রতিক্রিয়া, এবং নির্ভরযোগ্য উত্পাদন সমর্থন প্রদান করে।
